吉時利數字源表2450在LED正向電壓測試中的應用

LED作為現代照明與顯示領域的核心元件，其正向電壓（Vf）特性直接影響發光效率、功耗及可靠性。吉時利數字源表2450憑借高精度、寬量程及智能化操作，成為LED特性分析的理想工具。本文將介紹使用2450進行LED正向電壓測試的方法、關鍵參數設置及注意事項，為工程實踐提供參考。

一、測試原理與目的

LED正向電壓指在特定電流下PN結導通所需的電壓，其數值與材料、結構密切相關。測試旨在獲取Vf-I曲線，評估器件在不同電流下的電壓穩定性，為驅動電路設計、品質檢測提供依據。2450的精密電流源與電壓測量功能，可準確捕獲微伏級電壓變化，滿足高精度測試需求。

二、測試步驟與參數配置

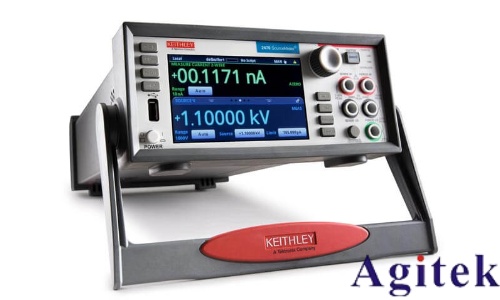

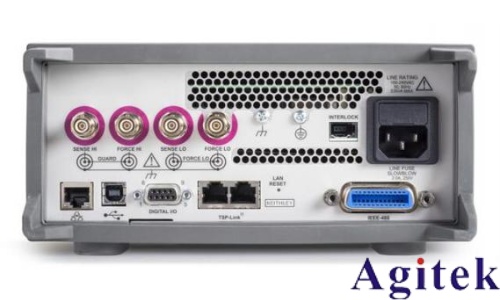

1. 硬件連接：采用四線（Kelvin）連接法，將LED正負極分別接入2450的源/測量端口，消除引線電阻干擾。確保接地良好，降低噪聲。

2. 模式設置：選擇“電壓源模式”，激活電流監測功能。設置電流范圍（如0-50mA），根據LED類型調整上限，避免過流損壞。

3. 關鍵參數配置：

電流限制：設定略高于預期最大電流的值（如30mA），保護被測器件；

電壓范圍：選擇覆蓋LED典型Vf的區間（如0-5V），提升測量分辨率；

積分時間：平衡精度與速度，低噪聲環境可選較長積分時間（如100ms）以降低隨機誤差。

4. 觸發與掃描：啟用自動觸發模式，進行電壓掃描測試（步長如0.1V），記錄各點的電流與電壓值。

三、注意事項與誤差控制

安全操作：避免接觸高壓部分，確保設備與待測LED可靠接地；

溫度影響：LED Vf對溫度敏感，需在恒溫環境（如25℃）下進行測試；

校準與調試：定期使用標準電阻校準2450，確保源/測量精度；

數據平滑處理：對多次掃描結果取平均值，抑制瞬態噪聲干擾。

四、測試結果分析與應用

通過繪制Vf-I曲線，可直觀判斷LED的導通閾值、非線性特性及一致性。例如，當電流從10mA升至20mA時，Vf增幅若明顯偏離理論值，可能提示材料缺陷或封裝問題。此外，結合光通量測試數據，可進一步優化驅動電流設定，實現**發光效率。

吉時利2450憑借其高精度、靈活配置及智能化界面，大幅簡化了LED正向電壓測試流程。在實際應用中，合理設置參數、嚴格控制測試環境，可獲取可靠的電學特性數據，為LED研發、生產及質量管控提供有力支持。隨著固態照明技術的持續發展，精密測試工具的應用將推動LED性能向更高標準邁進。
