泰克信號發生器AFG31000系列高精度任意波形生成與調制技術解析

在電子測試與通信系統開發領域，高精度任意波形生成與調制能力是評估信號發生器性能的核心指標。泰克AFG31000系列任意波形函數發生器憑借其先進的技術架構與智能化設計，為用戶提供了卓越的信號生成解決方案。本文將深入解析該系列設備如何實現高精度任意波形生成與調制，并探討其關鍵技術與應用場景。

一、高精度波形生成的核心技術

AFG31000系列的核心競爭力源于其硬件架構與算法優化。首先，設備采用14位高分辨率數模轉換器（DAC），可實現微小幅度變化的精準還原，適用于微弱信號模擬場景。結合自適應插值算法，儀器可根據信號頻率自動切換插值模式——低頻時使用三次樣條插值提升平滑度，高頻則通過小波變換捕捉細節，確保全頻段波形的高保真輸出。此外，設備支持1μSa/s至2GSa/s的可變采樣率技術，通過動態匹配波形源采樣率，避免頻率失真，這一特性在復現MATLAB或示波器采集的波形時尤為關鍵。

二、任意波形編輯與導入的靈活性

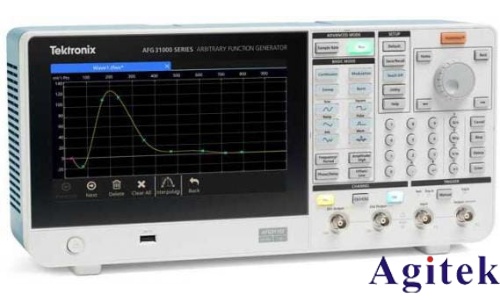

為滿足復雜信號模擬需求，AFG31000內置了ArbBuilder工具，支持公式編輯（如三角函數組合）、波形拼接及直接導入CSV、MATLAB格式數據。用戶可通過觸摸屏或前面板操作，逐點調整波形幅度、相位，并利用平滑過渡功能降低吉布斯現象影響。例如，在生成包含瞬態變化的脈沖信號時，可通過編輯器優化波形邊緣，確保信號完整性。

三、調制功能的深度優化

在調制方面，AFG31000支持AM、FM、PM、FSK、PWM等多種調制模式。針對高級應用場景（如IQ調制），設備提供符號率、星座圖及誤差向量幅度（EVM）的精確配置，確保調制質量。此外，設備通過DSP技術實現相位/幅度閉環校正，實時補償硬件非線性失真，將波形保真度提升至優于1%。例如，在5.8GHz雷達仿真中，啟用射頻模式并校準頻率精度，可有效避免信號失真。

四、參數優化與實用技巧

為實現**性能，用戶需注意以下關鍵設置：1. 頻率與幅度校準：根據測試需求切換基頻/射頻模式，并使用外部校準設備定期驗證輸出精度；2. 采樣率匹配：導入波形時確保文件采樣率與設備設置一致，例如復現1GSa/s生成的波形時需設置相同采樣率；3. 噪聲抑制：利用內置自適應濾波器動態調整濾波參數，抑制隨機噪聲的同時保留信號特征。

五、應用場景與價值體現

AFG31000系列的高精度生成與調制能力廣泛應用于通信系統測試（如調制解調器驗證）、高級研究（時鐘同步與信號復現）、元器件表征及嵌入式電路測試。例如，在音頻設備開發中，通過生成高精度調制信號，工程師可精準評估系統的頻率響應與失真度；在雷達仿真領域，設備可模擬復雜調制波形，支持天線陣列測試。

泰克AFG31000系列通過硬件創新與智能化算法的結合，實現了任意波形的高精度生成與靈活調制。從基礎波形編輯到高級調制優化，其技術設計不僅滿足了科研與工業測試的嚴苛需求，更通過直觀的操作界面降低了使用門檻。在信號生成技術領域，AFG31000系列已成為工程師探索復雜信號世界的可靠工具。
