是德示波器DSOX1202A觸發模式設置與使用指南

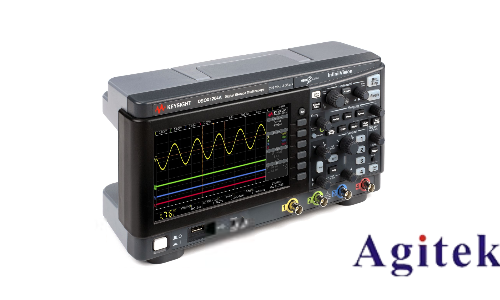

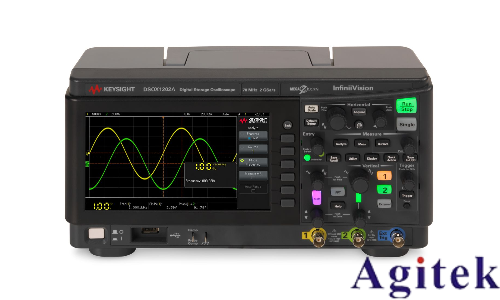

是德示波器DSOX1202A作為一款高性能數字示波器，其靈活多樣的觸發模式為用戶分析復雜信號提供了強大支持。正確配置觸發模式不僅能穩定顯示波形，還能高效捕捉瞬態、異常信號，提升測試效率。本文將詳細介紹DSOX1202A觸發模式的設置方法及使用技巧，幫助用戶快速掌握核心功能。

一、觸發模式類型與選擇

DSOX1202A提供多種觸發模式，適用于不同信號分析場景：

1. 自動模式（Auto）：適用于快速觀察未知信號。示波器自動調整掃描速率和垂直靈敏度，無需手動設置觸發條件，適合初步信號檢測。

2. 常規模式（Normal）：需手動設置觸發源、電平、邊沿等參數。僅當觸發條件滿足時更新波形，適用于穩定信號的精確分析。

3. 單次模式（Single）：觸發一次后停止掃描，需手動重啟。專用于捕捉單次事件（如瞬態故障、脈沖信號），需確保觸發條件準確以避免錯過目標信號。

二、觸發模式設置步驟（以DSOX1202A為例）

1. 切換觸發模式：

按下示波器面板上的“Trigger”菜單鍵；

使用旋鈕或方向鍵選擇“Auto”“Normal”或“Single”模式；

確認選擇后，示波器按設定模式工作。

2. 常規模式配置（關鍵參數）：

觸發源選擇：通過“Trigger Source”菜單選通道（CH1/CH2）或外部觸發；

觸發電平：調整至波形關鍵點（如上升沿50%幅度）；

觸發邊沿：設定為“上升沿”或“下降沿”；

高級類型：可選脈寬觸發、I2C/SPI協議觸發等，針對特定信號特征。

3. 單次模式使用注意事項：

觸發條件需嚴格匹配目標信號特征（如特定電壓、脈寬）；

啟用“預觸發”功能，捕獲觸發前數據，便于分析信號演變。

三、實戰應用與優化技巧

1. 調試I2C通信故障：

觸發源設為CH1（連接SDA線）；

觸發類型選“I2C Address”，條件設為目標地址（如0x50）；

僅當檢測到指定地址時觸發，快速定位數據幀錯誤。

2. 捕捉瞬態信號：

單次模式下放寬電平或時間閾值，避免觸發條件過嚴；

啟用“觸發釋抑”功能防止重復觸發，確保單次捕獲的穩定性。

四、故障排除與安全提示

1. 波形不更新：

檢查觸發源是否正確選擇輸入通道；

確認觸發電平是否在信號有效范圍內。

2. 觸發抖動或不穩定：

檢查探頭連接是否牢固，避免信號干擾；

啟用觸發釋抑或調整觸發靈敏度。

3. 高壓信號測量安全：

使用高壓差分探頭并確保示波器正確接地，避免觸電風險；

優先選擇與待測信號最相關的觸發源（如時鐘信號而非噪聲源）。

合理配置觸發模式是示波器高效分析信號的關鍵。DSOX1202A通過靈活的觸發源選擇、參數定制及高級觸發類型，滿足從基礎觀測到復雜協議解碼的需求。用戶需結合信號特性（頻率、幅度、噪聲水平）優化設置，并遵循安全規范，方能充分發揮設備性能，精準捕獲目標信號，助力電子設計與調試工作。
