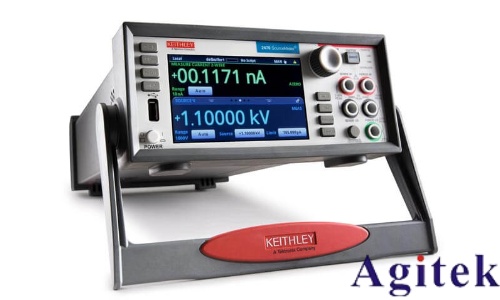

吉時利數字源表2400在LED正向電壓測試中的應用

在現代光電技術中，LED（發光二極管）作為核心元件被廣泛應用于照明、顯示和通信領域。為確保LED的性能與可靠性，對其正向電壓（VF）進行精準測量至關重要。吉時利數字源表2400憑借其高精度、多功能性和穩定的輸出能力，成為LED特性分析的理想工具。本文將探討如何利用該儀器高效完成LED正向電壓測試。

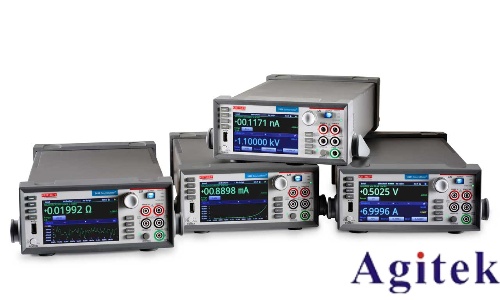

一、測試原理與設備優勢

LED正向電壓是指在規定正向電流下，器件兩端產生的電壓降。吉時利2400集成了精密電壓源與多功能測量模塊，可同時提供穩定的電流激勵并實時監測電壓變化。其核心優勢在于：0.012%的基本測量精度、5?位分辨率，以及10pA至1A的寬量程覆蓋，確保微小電壓測量的可靠性。四象限操作模式更支持源與負載的雙向切換，滿足不同測試場景需求。

二、測試步驟與操作要點

1. 設備連接與參數設置

    使用屏蔽測試線連接LED至2400的電壓/電流端口，避免環境干擾；

    開機預熱15分鐘，待內部電路穩定；

    設置電流源模式（通常選擇恒流模式），根據LED規格設定驅動電流（如20mA標準測試條件）。

2. 測量配置優化

    選擇“電壓測量”模式，啟用自動量程功能以匹配待測電壓范圍；

    開啟“回讀”功能，實時監控輸出穩定性；

    若需高精度，采用6線電阻測量法消除引線電阻影響。

3. 數據記錄與分析

    觸發測量后，2400將同步顯示正向電壓值；

    利用內置比較器設定閾值，快速判定器件合格性；

    通過GPIB接口導出數據，結合LabVIEW等軟件生成I-V特性曲線，輔助深入分析。

三、應用場景與注意事項

該方案適用于研發、生產環節的批量測試：例如，篩選不同批次LED的VF一致性，評估溫度系數對電壓的影響。操作中需注意：

避免過流沖擊：設置電流鉗位保護，防止LED因瞬態電流損壞；

環境控制：高溫或濕度變化可能影響測量精度，建議于恒溫環境操作；

定期校準：利用標準電阻驗證2400的基準性能，確保數據溯源性。

四、技術延伸與價值

吉時利2400的應用不僅限于正向電壓測試，其動態范圍與快速響應能力還可拓展至LED光衰分析、反向擊穿電壓測定等復雜場景。通過標準化測試流程，工程師能有效提升產品良率，縮短研發周期，為光電領域的技術迭代提供堅實支撐。

綜上所述，吉時利數字源表2400以卓越的性能與靈活性，為LED正向電壓測試提供了高效、精準的解決方案。其集成化設計與智能化功能，正推動光電行業向更高可靠性與智能化檢測方向邁進。
