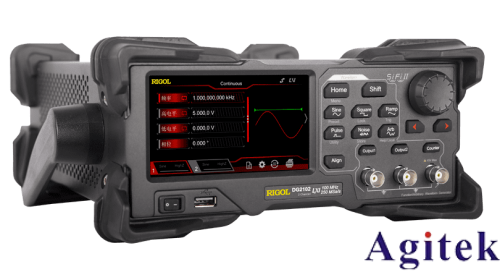

普源DG2102信號發生器輸出噪聲信號的類型及調節

普源DG2102信號發生器作為一款功能強大的電子測試設備，不僅能生成標準波形，還具備靈活的噪聲信號輸出能力，廣泛應用于通信系統測試、電子元件特性分析、抗干擾實驗等領域。本文將詳細介紹其噪聲信號類型及調節方法，幫助用戶高效實現各類測試需求。

一、噪聲信號類型

DG2102支持多種噪聲信號類型，滿足不同場景的測試需求：

1.白噪聲：頻譜均勻分布，覆蓋從直流到指定帶寬的頻率范圍，常用于模擬自然電磁環境或測試系統頻響特性。

2.高斯噪聲：符合正態分布概率密度函數，適用于通信系統誤碼率測試或模擬真實環境中的隨機干擾。

3.粉紅噪聲（1/f噪聲）：功率譜密度隨頻率成反比，多用于音頻設備頻響測試或聲學系統校準。

4.任意波形噪聲：用戶可通過自定義編輯功能生成特定頻譜特征的噪聲，實現個性化測試需求。

二、噪聲信號調節參數

用戶可通過直觀的操作界面靈活調節噪聲信號的特性：

1.頻率與帶寬控制：

設置噪聲信號的頻率范圍（如1μHz至25MHz）及帶寬限制（-3dB截止頻率），精準模擬特定頻段的干擾。

利用“掃頻模式”功能，使噪聲在設定時間內線性或?qū)?shù)掃描頻率，適用于動態測試場景。

2.幅度與電平調節：

支持連續調節輸出幅度（如0.1mVpp至10Vpp），配合觸發電平設置，確保噪聲在目標動態范圍內有效輸出。

可開啟“高頻抑制”功能，抑制高頻段噪聲分量，優化特定頻段的測試精度。

3.調制與波形定制：

結合內置調制功能（如AM、FM、PM），將噪聲信號與載波疊加，模擬復雜調制干擾。

通過“任意波編輯”功能，手動繪制噪聲頻譜包絡，或?qū)胱远x波形數據（如.txt、.csv文件），實現高度定制化的測試信號。

三、應用場景與調節示例

1.通信設備抗干擾測試：生成高斯噪聲并調制至特定載波頻率，逐步增大幅度以評估接收機靈敏度。

2.音頻系統頻響校準：輸出粉紅噪聲，配合示波器分析設備對不同頻率成分的響應失真。

3.電子元件噪聲特性分析：調節白噪聲帶寬至器件工作頻段，觀測元件在隨機干擾下的輸出穩定性。

四、操作注意事項

確保信號發生器接地良好，避免外部電磁干擾影響噪聲輸出純度。

在高頻段調節時，優先選擇低輸出阻抗模式，減少信號衰減與失真。

定期校準設備（如每90天校準頻率精度），以保證噪聲參數輸出的準確性。

通過掌握DG2102的噪聲信號類型與調節方法，用戶可靈活構建各類測試場景，為電子系統研發、性能驗證及故障診斷提供可靠工具。其豐富的參數調節能力與高度定制化功能，顯著提升了測試效率與實驗靈活性。
