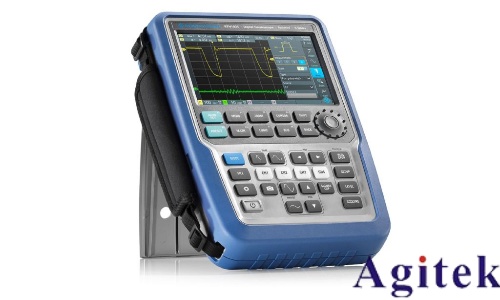

羅德與施瓦茨RTH1002手持示波器測量直流電壓的實用指南

作為一款兼具高性能與便攜性的手持示波器，羅德與施瓦茨RTH1002在電子測試領域廣泛應用。其高精度、隔離通道設計及電池供電特性，使其成為測量直流電壓的理想工具。本文將詳細介紹使用RTH1002測量直流電壓的步驟與注意事項，幫助用戶快速掌握操作要點。

一、準備工作

在測量前需確認示波器電池電量充足，并檢查探頭及連接線狀態。確保被測電路處于穩定工作狀態，避免在異常狀態下測量導致數據偏差。同時，根據被測電壓范圍選擇合適的探頭類型（如隔離通道需滿足CAT IV/CAT III等級），確保安全與測量精度。

二、連接與設置

1. 連接探頭：將探頭信號端接入被測電壓點，接地線夾連接電路地線。注意避免接觸其他帶電部分，防止短路風險。

2. 輸入耦合選擇：將示波器通道耦合方式切換至“DC”模式，確保直流信號完整輸入。

3. 垂直量程調節：根據預估電壓范圍調整垂直靈敏度（V/div），使信號波形在屏幕中央顯示且不超出量程。例如，測量12V電池時可選5V/div檔位。

4. 調零校準：短接探頭與地線夾，通過垂直位移旋鈕將掃描基線調整至屏幕零電平位置（通常為水平中線），消除系統偏移誤差。

三、測量步驟

1. 接入被測信號：斷開短接狀態，將探頭正確連接至待測點。

2. 觸發設置：選擇自動觸發模式或調整觸發閾值，確保波形穩定顯示。

3. 讀取電壓值：觀察掃描基線偏移格數，計算直流電壓值（偏移格數×垂直靈敏度）。例如，基線偏移3格且設置為2V/div，則電壓為6V。同時可通過示波器內置的“平均值”測量功能獲取數值結果。

四、注意事項

1. 接地安全：確保示波器與被測設備共地，避免浮地測量導致誤差或損壞儀器。

2. 量程匹配：若信號幅度未知，可先選用最大量程預掃描，再逐步縮小至**顯示范圍。

3. 環境干擾：避開強電磁干擾環境，必要時使用屏蔽線纜減少噪聲影響。

4. 探頭衰減：若被測電壓較高，需確認探頭衰減比設置正確（如10X衰減時需對應調整計算）。

五、應用擴展

RTH1002的直流電壓測量能力適用于電源紋波分析、電池性能測試、傳感器輸出監測等場景。其5萬次/秒波形捕獲率與10bit分辨率，可捕捉微小電壓變化，為精密調試提供可靠數據支持。

通過規范的操作流程與細致的設置調整，羅德與施瓦茨RTH1002手持示波器能高效完成直流電壓測量任務，為工程測試與故障排查提供精準依據。掌握上述方法，用戶可充分發揮儀器性能，提升工作效率與測量可靠性。
