是德示波器DSOX2024A滾動模式設置指南

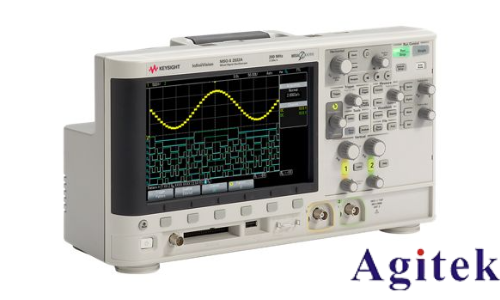

是德示波器DSOX2024A作為一款高性能電子測試儀器，其滾動模式（Roll Mode）為工程師提供了實時觀察信號動態變化的強大功能。該模式通過連續刷新波形數據，以水平滾動方式呈現信號隨時間的變化趨勢，特別適用于監測電源紋波、通信信號包絡及機械振動等場景。本文將詳細介紹DSOX2024A滾動模式的設置步驟及優化技巧。

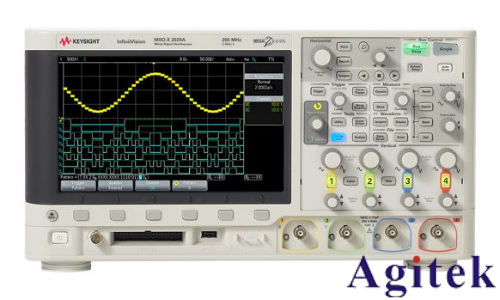

一、滾動模式設置步驟

1. 進入滾動模式

按下示波器前面板上的“Horiz”（水平控制）按鈕，進入水平設置菜單。通過旋鈕或方向鍵選擇“Acquisition Mode”，切換至“Roll”模式。確認后，屏幕波形將自右向左滾動顯示，默認時基為自動調整狀態。

2. 調整滾動速度

滾動速度由水平時基（Horizontal Scale）決定，范圍通常為200 ms/div至1s/div。旋轉“Horizontal Position/Scale”旋鈕調整數值：數值越小（如200 ms/div），滾動速度越快，適合觀察快速變化信號；數值越大（如1 s/div），滾動速度越慢，便于分析信號細節。例如，監測50 Hz電源紋波時建議設置500 ms/div。

3. 優化觸發設置

滾動模式下觸發功能仍有效，推薦使用邊沿觸發（Edge Trigger）或視頻觸發（Video Trigger）。設置觸發源、電平及邊沿類型（上升/下降），確保波形穩定顯示。若觸發不穩定，可啟用“AutoTrigger”或手動調整觸發電平，避免頻繁變動導致顯示混亂。

4. 垂直控制與實時測量

調整垂直檔位（Vertical Scale）使信號幅度清晰顯示，例如將峰峰值調整至屏幕80%高度。啟用“AutoMeasure”功能實時顯示頻率、峰峰值等參數。如需凍結波形分析，按下“Run/Stop”鍵暫停滾動，使用光標或標記功能定位細節。

5. 數據記錄與保存

啟用“Waveform Recording”功能，設置記錄時長（可達數小時）和采樣率。數據可保存至內部存儲器或USB設備，支持CSV、MATLAB格式導出，便于離線分析。需確保存儲空間充足，定期檢查記錄狀態避免數據丟失。

二、應用場景與參數配置建議

1. 電源紋波測試

滾動速度：500 ms/div

觸發模式：邊沿觸發（上升沿）

聯動頻譜分析：啟用FFT功能觀察頻域特征，定位干擾來源。

2. 通信信號監測

滾動速度：1 s/div

觸發模式：視頻觸發（針對調制信號）

多通道同步：對比基帶與調制信號的相位關系。

3. 機械振動分析

滾動速度：根據頻率調整（低頻設備設為2 s/div）

觸發源：選擇振動信號通道

啟用Math功能（如波形差分運算）突出變化趨勢。

三、注意事項與常見問題

高頻信號限制：滾動模式適用于<10 kHz信號，高頻信號需降低時基或使用Zoom功能。

觸發優化：波形混亂時，調整觸發電平或啟用AutoTrigger。

操作誤區：避免在滾動模式下使用單次觸發，否則示波器僅捕獲單次波形后停止?jié)L動。

通過以上步驟，用戶可高效配置DSOX2024A滾動模式，實現復雜信號的動態監測與精準分析。掌握觸發優化及參數聯動技巧，更能挖掘示波器的深層功能，為電子設計與調試提供可靠依據。
