同惠LCR測試儀TH2840A頻率響應特性詳解

在現代電子元件測試領域，頻率響應特性是衡量測試儀器性能的核心指標之一。同惠TH2840A LCR數字電橋憑借其卓越的頻率響應能力，為高頻元件測試提供了精準、高效的解決方案。本文將從頻率范圍、響應速度、穩定性及多參數協同測量等方面，深入解析其頻率響應特性。

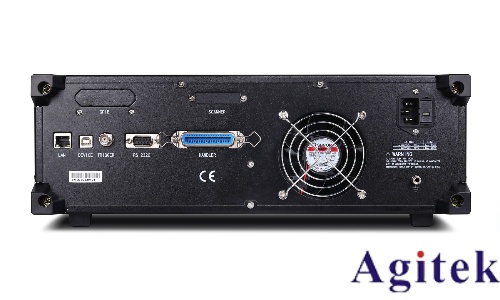

一、寬頻域覆蓋與高精度測量

TH2840A的頻率范圍覆蓋10Hz至200kHz，分辨率達0.01Hz，這一寬頻域設計使其適用于從低頻濾波元件到高頻射頻組件的測試需求。在高頻段，儀器采用雙CPU架構，通過獨立處理測試數據與顯示任務，實現了0.56ms（1800次/秒）的極速測量，顯著提升高頻參數采集的實時性與準確性。例如，在測試100kHz以上的高頻變壓器時，儀器能以μs級精度捕捉阻抗變化，避免因響應延遲導致的測量誤差。

二、硬件配置強化高頻測試能力

儀器在硬件層面針對高頻測試進行了深度優化：AC測試電平提升至20Vrms/100mA，配合±40V/±100mA的DC偏置能力，確保在大信號激勵下仍能保持0.05%的測量精度。內置2A直流偏置電流源與擴展至120A的TH1778A接口，則為功率電感的高頻特性分析提供了穩定電流環境。DCR測試電平的20V提升，進一步保障了mH級電感在高頻段的阻抗測量穩定性，有效抑制寄生參數干擾。

三、動態頻率掃描與多參數協同分析

TH2840A的列表掃描功能支持201點自定義設置，用戶可獨立配置每個掃描點的頻率、電平、偏置電流及延時參數。圖形掃描模式則提供4軌跡同時顯示，支持1-4分屏對比，便于直觀分析頻率-阻抗、頻率-相位等動態響應曲線。例如，在測試多層陶瓷電容（MLCC）的諧振頻率時，儀器可通過4參數同步掃描（如Cp、Q值、ESR、θ相位），精準定位諧振峰并評估其頻率依賴性損耗。

四、高頻應用場景與技術優勢

在高頻變壓器自動化產線測試中，TH2840A的6塊內置掃描板及288PIN腳擴展能力，使12端口網絡變壓器的測試效率較傳統設備提升3倍。而在瞬態分析領域，儀器通過0.56ms/次的采樣頻率，可捕獲電容式觸摸屏的ms級容值波動，為電子皮膚傳感器研發提供量化數據支持。此外，儀器兼容SCPI/MODBUS指令集，便于集成至高頻測試系統，實現遠程控制與大數據分析。

同惠TH2840A通過硬件架構創新與算法優化，構建了覆蓋寬頻域、響應敏捷、多參數聯動的測試體系。其頻率響應特性不僅滿足常規元件測試需求，更在高頻變壓器量產、新材料介電特性研究等前沿領域展現了技術優勢。隨著5G通信與物聯網設備對高頻元件性能要求的提升，該儀器的高頻測試能力將為電子產業技術創新提供堅實保障。
