普源示波器DHO5108使用說明

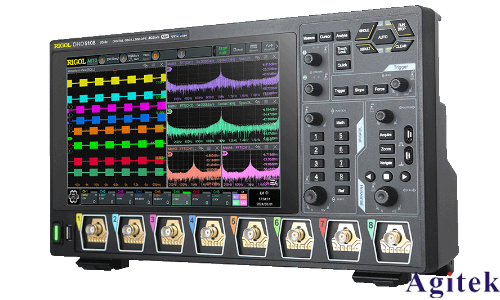

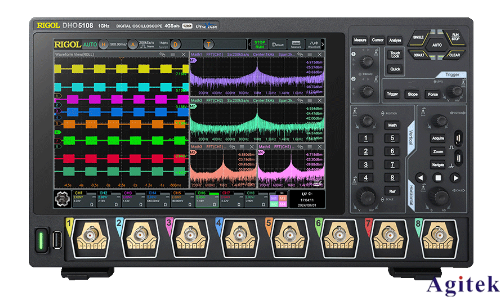

普源DHO5108數字示波器是一款高性能電子測量?jī)x器，適用于信號分析、電路調試等領域。本文將詳細介紹其基本操作、參數設置及注意事項，幫助用戶高效完成測量任務。

一、準備工作

1. 連接電源與接地

確保示波器接地良好，避免靜電干擾。

使用標配電源線連接交流電源，開機前確認電源開關處于關閉狀態。

2. 探頭選擇

低頻信號（<100MHz）推薦使用無源探頭（衰減比10:1或1:1），減少寄生電容影響。

高頻信號（>100MHz）建議選用主動探頭，確保信號完整性。

3. 檢查探頭補償

連接探頭后，通過示波器自帶的補償信號（如1kHz方波）調整探頭補償電容，使波形顯示為標準方波。

二、基本操作

1. 開機與自動設置

按下電源鍵啟動示波器，等待系統初始化。

使用“Auto”自動設置功能，示波器將自動調整垂直、水平檔位及觸發參數，快速顯示信號波形。

2. 通道配置

按CH1/CH2按鈕選擇測量通道，設置耦合模式（AC/DC/GND）：

    AC：濾除直流分量，適用于觀察交流信號。

    DC：完整顯示信號，包括直流成分。

    GND：校準垂直基準線。

3. 波形顯示控制

垂直檔位（VOLT/DIV）：調整縱軸電壓刻度，使波形幅度適中（如1V/div）。

時間檔位（TIME/DIV）：調整橫軸時間刻度（如1μs/div），確保信號周期完整顯示。

觸發設置：選擇觸發模式（Auto/Normal/Single），設置觸發電平以確保波形穩定。

三、測量步驟

1. 連接被測信號

將探頭接入待測電路輸出端，避免接觸高壓部分。

使用示波器游標功能測量峰-峰值、頻率等參數。

2. 數據分析

利用數學運算功能（如加減乘除）分析雙通道信號關系。

通過波形存儲功能導出數據（如BMP格式），便于后續分析。

四、注意事項

1. 安全規范

禁止將示波器輸入端直接連接高壓電源（>500V）。

測量前確認探頭衰減比正確設置（如10:1探頭需在示波器菜單中匹配）。

2. 精度保障

定期校準示波器（建議每年一次）。

高頻測量時，選擇示波器帶寬≥信號最高頻率（如DHO5108帶寬需參考設備參數表）。

3. 環境要求

避免強電磁干擾環境，縮短探頭接地線長度以減少噪聲耦合。

五、高級應用

1. 雙通道同步分析

同時連接CH1和CH2，觀察信號相位差、幅度差異，適用于電路調試。

2. 高頻信號優化

使用低寄生參數的探頭，配合示波器內置噪聲濾波功能提升測量精度。

根據奈奎斯特定理，設置采樣率≥信號頻率的2倍，避免混疊失真。

普源DHO5108示波器通過合理的參數配置與操作規范，可實現精準信號測量。用戶需結合具體應用場景調整設置，并定期維護設備以確保性能穩定。
