是德DSOX4022A示波器的觸發延遲設置

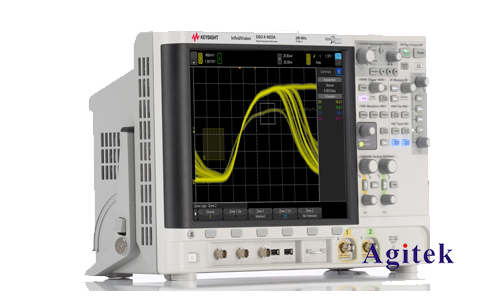

　　是德科技DSOX4022A是一款廣泛應用于電子工程、科研教學等領域的數字存儲示波器。其強大的觸發功能是保證測量準確性和可靠性的關鍵，而觸發延遲設置則進一步提升了測量精度的靈活性。本文將對DSOX4022A的觸發延遲設置進行深入剖析。

　　一、觸發延遲的基本原理

　　觸發延遲是指在觸發事件發生后，示波器開始采集信號的時間延遲。在沒有觸發延遲的情況下，示波器會在觸發事件發生的同時立即開始采集數據。然而，很多情況下，我們需要的并非觸發事件本身，而是觸發事件之后特定時間段內的信號變化。例如，需要觀察某個脈沖信號的上升沿之后一定時間內的信號衰減情況，或者需要觀測觸發事件后某個特定電路的響應。這時，觸發延遲功能就顯得尤為重要。它允許用戶精確地控制采集窗口的起始時間，從而捕捉到感興趣的信號部分。

　　二、DSOX4022A觸發延遲設置方法

　　DSOX4022A的觸發延遲設置通常在示波器的觸發菜單中進行。具體的設置步驟可能因示波器固件版本略有不同，但基本操作流程大致如下：

　　1.選擇觸發模式:DSOX4022A支持多種觸發模式，例如邊沿觸發、脈寬觸發、斜率觸發等。不同的觸發模式對延遲設置的影響不同。例如，在邊沿觸發模式下，延遲時間是指觸發邊沿之后的時間；而在脈寬觸發模式下，延遲時間可能指脈沖寬度之后的時間。

　　2.設置觸發電平:準確的觸發電平設置是保證觸發事件準確性的前提。觸發電平的設置需要根據被測信號的幅度進行調整。

　　3.設置觸發延遲時間:這是觸發延遲設置的核心步驟。通常，示波器會提供一個輸入框，用戶可以在其中輸入所需的延遲時間，單位通常為秒、毫秒、微秒或納秒。需要特別注意的是，延遲時間的設置范圍受限于示波器的采樣率和存儲深度。

　　4.查看波形:設置好觸發延遲后，需要觀察波形，確認是否已經捕捉到感興趣的信號部分。如果未捕捉到，需要根據實際情況調整觸發電平或延遲時間。

　　三、不同觸發模式下的延遲設置

　　邊沿觸發:這是最常用的觸發模式。用戶可以設置觸發邊沿（上升沿或下降沿）和觸發電平。延遲時間是從選定的觸發邊沿之后開始計算的。

　　脈寬觸發:此模式觸發條件基于信號脈沖的寬度。延遲時間可以設置為脈沖寬度之后的時間，以便觀察脈沖結束后的信號變化。

　　斜率觸發:此模式觸發條件基于信號的斜率。延遲時間從滿足斜率條件的點開始計算。

　　視頻觸發:適用于視頻信號的觸發。觸發延遲可以用于捕捉特定視頻幀或視頻信號中的特定部分。

　　在不同的觸發模式下，延遲時間的含義和設置方法可能略有差異，用戶需要參考示波器的用戶手冊進行詳細了解。

　　四、觸發延遲在實際應用中的案例分析

　　1.數字電路故障診斷:通過設置合適的觸發延遲，可以觀察到觸發事件發生后，數字電路中各個信號的響應情況，從而快速定位故障。

　　2.電源紋波測量:利用觸發延遲，可以精確地捕捉到電源電壓在特定時刻的紋波情況，從而評估電源的質量。

　　3.高速信號分析:在分析高速信號時，合適的觸發延遲可以有效地隔離干擾信號，從而更清晰地觀察到感興趣的信號特征。

　　4.通信協議分析:在通信協議分析中，觸發延遲可以幫助用戶捕捉到特定通信事件發生后的數據包內容，從而進行更深入的分析。

　　DSOX4022A示波器的觸發延遲設置功能是其核心功能之一，它能夠顯著提高測量精度和效率。掌握觸發延遲的設置方法和應用技巧，對于充分發揮DSOX4022A的性能，解決各種復雜的測量問題至關重要，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
