是德矢量網絡分析儀的時域分析功能探討

發布日期：2024-11-06 14:55:04 瀏覽數：

　　是德科技矢量網絡分析儀以其高精度、寬頻段和多功能性而聞名，其頻域測量功能早已被廣泛應用。然而，隨著高速數字通信、雷達系統以及其他高頻應用的快速發展，對信號的時域特性進行分析的需求日益增長。是德VNA的時域分析功能正是為了滿足這種需求而設計的。通過逆傅里葉變換，VNA可以將頻域測量數據（例如S參數）轉化為時域數據，從而獲得系統的脈沖響應、階躍響應等重要信息。

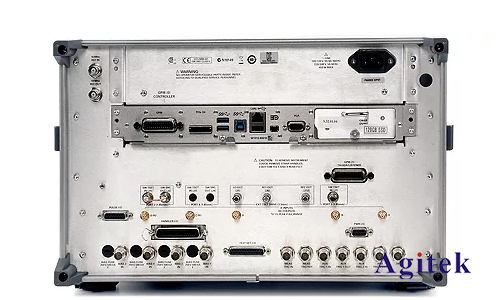

是德矢量網絡分析儀的時域分析功能探討(圖1)

　　1.時域分析的工作原理:

　　是德VNA的時域分析功能的核心是基于快速傅里葉變換(FFT)算法。VNA首先在頻域內進行一系列S參數測量，涵蓋所需頻段。然后，利用FFT算法將頻域數據轉換為時域數據。這一過程能夠有效地提取系統的脈沖響應，即系統對單位沖激信號的響應。通過對脈沖響應的分析，我們可以獲得許多重要的時域參數，例如上升時間、下降時間、脈沖寬度、時間延遲等。這些參數對于評估系統的性能至關重要。

　　2.關鍵參數和設置:

　　在進行時域分析時，需要仔細設置一些關鍵參數，以確保測量結果的準確性和可靠性。這些參數包括：

　　頻率范圍:確定進行頻域測量的頻率范圍，直接影響時域分析的精度和分辨率。

　　頻率點數:頻率點數越多，時域分辨率越高，但測量時間也越長。

　　窗函數:選擇合適的窗函數可以減少頻譜泄漏，提高時域數據的精度。常用的窗函數包括矩形窗、漢寧窗、漢明窗等。

　　平均次數:多次測量取平均值可以有效地降低噪聲的影響，提高測量結果的穩定性。

　　3.應用場景與案例分析:

　　是德VNA的時域分析功能在諸多領域都有廣泛的應用，例如：

　　高速數字通信:用于分析高速數字鏈路的信道響應，進行信道均衡設計，提高數據傳輸速率和可靠性。例如，在5G/6G通信系統中，可以利用VNA的時域分析功能來測量并補償信道中的多徑效應和延遲失真。

　　雷達系統:用于分析雷達系統的脈沖壓縮性能，以及目標回波信號的到達時間和形狀。通過分析脈沖響應，可以優化雷達系統的發射信號和接收處理算法。

　　高頻電路設計:用于分析高頻電路的阻抗匹配和信號完整性。通過觀察脈沖響應的反射系數，可以判斷電路中是否存在反射和干擾，并進行相應的電路調整。例如，可以利用VNA的時域反射(TDR)功能來精確測量傳輸線的長度和阻抗。

　　4.優勢與局限性:

　　相比于傳統的時域測量方法，是德VNA的時域分析功能具有以下優勢：

　　高精度:VNA的高精度頻域測量確保了時域分析結果的準確性。

　　寬頻段:VNA可以覆蓋寬廣的頻率范圍，滿足不同應用的需求。

　　自動化測量:VNA可以進行自動化測量，提高效率并減少人為誤差。

　　然而，時域分析也存在一些局限性：

　　對測量精度要求高:時域分析對頻域測量的精度要求很高，任何頻域誤差都會放大到時域中。

　　計算量大:FFT算法的計算量較大，可能會增加測量時間。

　　5.未來發展趨勢:

　　隨著技術的不斷進步，是德VNA的時域分析功能將朝著以下方向發展：

　　更高的精度和分辨率:采用更先進的算法和硬件技術，提高時域分析的精度和分辨率。

　　更快的測量速度:優化算法和硬件，縮短測量時間。
