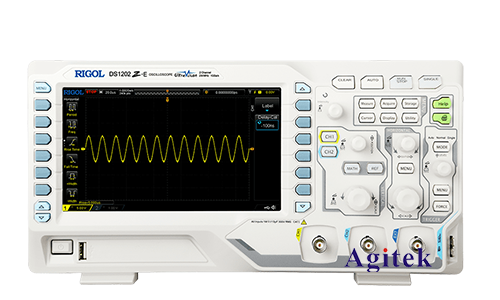

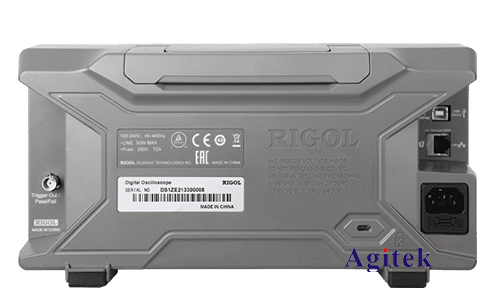

普源DS1102Z-E示波器耦合方式

　　示波器作為電子測量?jī)x器中的重要組成部分，廣泛應用于各個領域，用于觀察和分析各種電子信號。普源DS1102Z-E作為一款入門級示波器，其易用性和性價比使其成為許多工程師和學生的首選。然而，正確理解和選擇示波器的耦合方式是獲得準確測量結果的關鍵。本文將深入探討普源DS1102Z-E示波器的耦合方式，并提供實際應用指導。

　　普源DS1102Z-E示波器耦合方式詳解

　　普源DS1102Z-E示波器提供三種耦合方式：直流耦合(DC)、交流耦合(AC)和地(GND)。每種耦合方式的工作原理和適用場景如下：

　　1.1直流耦合(DC)

　　直流耦合模式允許輸入信號的直流分量和交流分量同時通過。這意味著示波器將顯示信號的完整波形，包括其平均值（直流分量）和圍繞平均值的波動（交流分量）。這對于觀察包含直流偏置的信號，例如帶有直流偏移的正弦波或方波，以及測量直流電壓非常有用。在直流耦合模式下，信號的完整信息得以保留，但同時也可能受到直流偏移的影響，導致波形被偏移至屏幕的頂部或底部，從而影響觀測效果。

　　1.2交流耦合(AC)

　　交流耦合模式通過一個高通濾波器來阻擋輸入信號的直流分量，僅允許交流分量通過。這意味著示波器將只顯示信號圍繞其平均值的波動，而不會顯示直流偏移。這對于觀察僅關注交流分量的信號，例如純正弦波或方波的交流部分，非常有用。使用AC耦合可以有效地消除直流偏移對波形觀測的影響，使其更容易觀察到信號的細節。然而，需要注意的是，AC耦合會丟失信號的直流分量信息。

　　1.3地(GND)

　　地耦合模式將輸入通道與地連接，從而將輸入信號直接接地。此時示波器顯示的波形將是一條水平線，表示零電壓。地耦合模式主要用于校準示波器，或作為參考點來檢查探頭的接地情況。

　　不同耦合方式的應用場景

　　選擇合適的耦合方式取決于待測信號的特性。以下是一些常見的應用場景：

　　測量包含直流偏置的信號:例如，測量帶有直流偏移的正弦波或方波，需要使用直流耦合(DC)模式。

　　測量純交流信號:例如，測量純正弦波或方波的交流部分，需要使用交流耦合(AC)模式。

　　觀察信號的細節，消除直流偏移的影響:如果直流偏移過大，影響了對交流信號細節的觀察，可以使用交流耦合(AC)模式。

　　校準示波器或檢查探頭接地:使用地(GND)模式。

　　測量低頻信號:直流耦合更適合于低頻信號的測量，因?yàn)榻涣黢詈蠒?huì)對低頻信號產生衰減。

　　實際應用中的注意事項

　　選擇合適的耦合方式:根據待測信號的特性選擇合適的耦合方式，避免因錯誤選擇而導致測量結果不準確。

　　注意耦合電容的影響:交流耦合模式下，耦合電容會對高頻信號產生一定的衰減，需要根據實際情況進行補償。

　　避免過載:選擇合適的探頭和量程，避免輸入信號過載，損壞示波器。

　　正確連接探頭:確保探頭正確連接到示波器和待測電路，避免虛接或短路。

　　普源DS1102Z-E示波器的三種耦合方式——直流耦合(DC)、交流耦合(AC)和地(GND)——各有其特點和適用場景。正確理解和選擇耦合方式是獲得準確測量結果的關鍵，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
