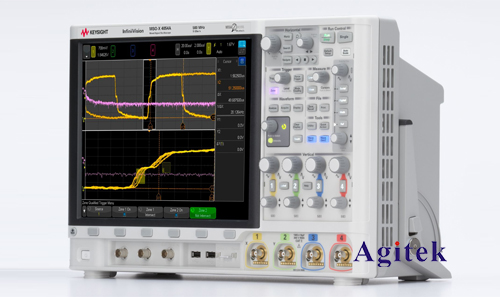

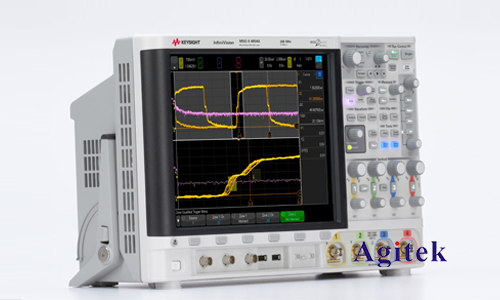

是德MSOX4032A示波器如何測紋波

　　紋波電壓是電源或其他信號中疊加在直流分量上的交流分量。準確測量紋波對于許多應用至關重要，例如電源設計、音頻放大器性能評估以及各種電子設備的測試和調試。是德科技MSOX4032A示波器憑借其高帶寬、高采樣率和強大的分析功能，成為測量紋波的理想工具。下面將詳細闡述如何利用MSOX4032A示波器實現精確的紋波測量，并提供一些提高測量精度和效率的技巧。

　　一、MSOX4032A示波器的準備工作

　　在開始測量之前，需要進行一些必要的準備工作：

　　1.連接被測信號:使用合適的探頭將被測信號連接到MSOX4032A示波器的輸入通道。選擇合適的探頭阻抗至關重要，以避免信號衰減或反射。對于高頻紋波，建議使用高帶寬探頭。

　　2.設置合適的垂直刻度和時間刻度:調整垂直刻度以確保紋波信號清晰可見，并避免信號過載或過小。時間刻度應設置為能夠清晰顯示紋波的周期和細節。這可能需要根據被測信號的頻率進行調整。

　　3.選擇合適的觸發方式:正確的觸發設置對于穩定地捕捉紋波信號至關重要。根據被測信號的特點，選擇合適的觸發模式，例如邊沿觸發、脈沖觸發或視頻觸發。確保觸發電平設置恰當，以避免漏觸發或誤觸發。

　　4.帶寬限制:如果被測信號中存在高頻噪聲，可以考慮使用帶寬限制功能來減少噪聲對測量結果的影響。但是，需要注意的是，帶寬限制也可能濾除一些重要的紋波成分，因此需要謹慎選擇帶寬限制值。

　　二、紋波測量方法

　　MSOX4032A示波器提供了多種測量紋波的方法：

　　1.使用自動測量功能:MSOX4032A內置的自動測量功能可以快速測量紋波的峰峰值、平均值、RMS值等參數。用戶只需選擇相應的測量項目，示波器就會自動計算并顯示結果。

　　2.使用手動測量功能:對于更精確的測量，可以使用手動測量功能。例如，可以使用光標測量紋波的峰峰值，或者使用積分功能計算紋波的平均值。

　　3.利用數學運算功能:MSOX4032A示波器具有強大的數學運算功能，可以進行信號的加減乘除、積分、微分等運算。這些功能可以用來對信號進行處理，以更好地分析紋波特性。例如，可以通過高通濾波器去除直流分量，從而更清晰地觀察紋波。

　　4.使用FFT分析:通過對信號進行快速傅里葉變換(FFT)分析，可以得到信號的頻譜圖，從而分析紋波的頻率成分和幅度。這對于分析復雜的紋波信號非常有用。

　　三、提高測量精度的技巧

　　為了獲得更準確的紋波測量結果，可以采取以下措施：

　　1.減少噪聲干擾:盡量減少外部噪聲源對被測信號的干擾，例如使用屏蔽線纜和良好的接地。

　　2.選擇合適的探頭:選擇合適的探頭可以有效地減少信號衰減和反射，提高測量精度。

　　3.多次測量取平均值:多次測量并取平均值可以有效地降低測量誤差。

　　4.校準示波器:定期校準示波器可以確保測量結果的準確性。

　　四、數據分析與報告

　　完成紋波測量后，需要對數據進行分析，并撰寫相應的報告。報告應包括以下內容：

　　1.測量設置:詳細描述測量所使用的儀器、探頭、設置參數等。

　　2.測量結果:清晰地呈現測量結果，包括紋波的峰峰值、平均值、RMS值、頻率等參數。

　　3.數據分析:對測量結果進行分析，解釋其物理意義。

　　4.結論:總結測量結果，并提出相應的建議。

　　是德科技MSOX4032A示波器是一款功能強大的儀器，可以用于精確測量各種信號中的紋波電壓。通過合理地設置儀器參數、選擇合適的測量方法以及采取一些提高測量精度的技巧，可以獲得可靠且精確的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
