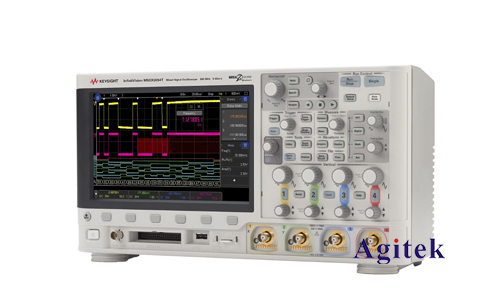

安捷倫示波器顯示一半電壓

　　安捷倫示波器是電子工程師常用的測試儀器，能夠直觀地顯示信號波形，為電子設備的調試和分析提供重要的參考依據。但在實際使用過程中，有時會遇到示波器顯示的電壓只有一半的情況，這會影響測試結果的準確性。本文將針對安捷倫示波器顯示電壓一半的常見故障進行深入分析，并提供相應的解決方案，幫助用戶快速排查并解決問題。

　　一、示波器校準

　　首先，要檢查示波器是否進行了正確的校準。示波器的校準是保證測量結果準確性的前提，如果校準失敗或未及時校準，可能會導致示波器顯示的電壓不準確。建議定期進行示波器校準，并確保校準過程正確無誤。

　　二、探頭檢查

　　探頭是示波器與被測電路之間的連接橋梁，其性能對測量結果至關重要。如果探頭出現問題，可能會導致示波器顯示的電壓失真或不準確。

　　探頭損壞：檢查探頭的連接線是否斷裂、接觸不良，探頭尖端是否彎曲或破損。必要時更換新的探頭。

　　探頭補償：每個探頭都有一個補償電容，用于校正探頭本身的寄生電容，如果補償電容設置不當，也會導致電壓測量值不準確。根據探頭的型號，調節探頭補償旋鈕，確保示波器顯示的方波波形無明顯失真。

　　探頭衰減：探頭可能存在衰減，即探頭會將信號衰減一定比例，需要根據探頭的衰減倍數進行校正。例如，如果探頭的衰減倍數為10:1，則示波器顯示的電壓需要乘以10才能得到實際電壓。

　　三、連接問題

　　探頭連接：確保探頭與被測電路和示波器連接牢固，無松動。

　　地線連接：確保探頭的地線與被測電路的地線連接良好，避免地線連接不良導致噪聲或電壓測量不準確。

　　接地回路：檢查是否形成了接地回路。接地回路會引入噪聲，影響電壓測量精度。

　　四、信號源問題

　　如果被測信號源本身存在問題，例如信號源輸出電壓不穩定或信號源內部存在故障，也會導致示波器顯示的電壓不準確。

　　信號源校準：檢查信號源是否進行了正確的校準。

　　信號源輸出電壓：確認信號源輸出電壓是否穩定，是否存在電壓波動或衰減。

　　五、測試點問題

　　測試點阻抗：測試點的阻抗過高，也會影響示波器顯示的電壓。如果測試點阻抗過高，建議使用高阻抗探頭或降低測試點阻抗。

　　測試點噪聲：測試點附近存在噪聲源，例如電機、電源等，也會影響電壓測量精度。建議遠離噪聲源或采取屏蔽措施。

　　六、其他問題

　　示波器帶寬：確保示波器的帶寬足夠高，可以正常顯示被測信號的頻率成分。

　　示波器采樣率：確保示波器的采樣率足夠快，可以完整地捕獲被測信號。

　　示波器觸發：確認示波器觸發設置是否合理，確?？梢杂|發到正確的信號。

　　安捷倫示波器顯示電壓一半可能是由多種原因造成的，需要根據具體情況進行分析排查。通過仔細檢查示波器校準、探頭、連接、信號源、測試點等方面，并結合其他可能因素，可以快速定位并解決故障，確保示波器顯示的電壓準確無誤，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
