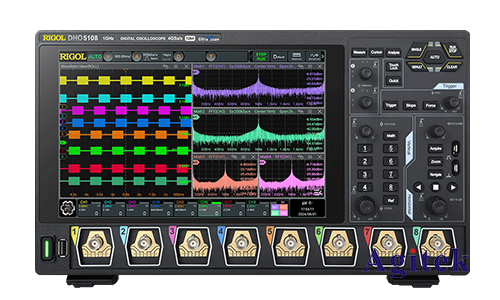

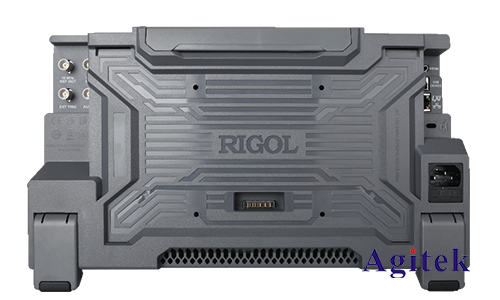

普源MHO5106示波器測電壓原理

　　普源MHO5106示波器是一款功能強大的數字示波器，其應用廣泛，涵蓋了電子電路設計、維修、教學等多個領域。本文將深入探討MHO5106示波器測電壓的工作原理，幫助讀者理解其測量機制，并掌握正確使用示波器進行電壓測量的方法。

　　一、示波器工作原理概述

　　示波器是一種用于觀察和測量隨時間變化的電子信號的儀器。其核心工作原理是將輸入信號轉換成電壓信號，并將其顯示在屏幕上。MHO5106示波器采用數字信號處理技術，將模擬信號數字化后進行處理和顯示。

　　二、MHO5106示波器測電壓原理

　　MHO5106示波器測電壓主要依賴于以下幾個關鍵部件：

　　探頭：探頭是示波器與被測電路連接的橋梁。它將被測電路的電壓信號轉換為示波器可識別的電壓信號。探頭通常采用高輸入阻抗設計，以盡量減少對被測電路的影響。

　　采樣器：采樣器負責將輸入信號進行數字化，將模擬信號轉換成數字信號。采樣器的工作原理是通過高速A/D轉換器將連續的模擬信號轉換成離散的數字信號。

　　存儲器：存儲器用于存儲采樣器獲得的數字信號數據。

　　顯示器：顯示器負責將存儲器中的數字信號數據轉換成可視化的波形，以便用戶觀察和分析。

　　三、測電壓過程及參數設置

　　使用MHO5106示波器測量電壓時，需要進行以下步驟：

　　1.連接探頭：選擇合適的探頭，將其連接到被測電路的測試點，并確保探頭連接牢固。

　　2.選擇通道：確定使用哪個通道進行測量，并將探頭連接到相應的通道輸入端。

　　3.設置量程：根據被測電壓的大小選擇合適的量程。量程過小會導致信號失真，量程過大則會降低測量精度。

　　4.設置耦合方式：選擇合適的耦合方式。通常情況下，對于直流信號，選擇直流耦合；對于交流信號，選擇交流耦合。

　　5.設置時間刻度：選擇合適的時間刻度，以確保波形顯示完整且清晰。

　　6.設置電壓刻度：選擇合適的電壓刻度，以便清晰地顯示波形細節。

　　7.觸發設置：根據需要進行觸發設置，例如選擇觸發源、觸發電平、觸發邊沿等。

　　8.觀察波形：觀察顯示器上的波形，并根據需要進行測量和分析。

　　四、測量誤差及影響因素

　　示波器測電壓存在一定的誤差，主要影響因素包括：

　　探頭誤差：探頭本身存在一定的誤差，這會影響測量的準確性。

　　采樣誤差：采樣器無法完全精確地將模擬信號轉換為數字信號，這也會導致誤差。

　　量程誤差：示波器的量程范圍并非完全準確，也會帶來一定的誤差。

　　噪聲干擾：電路中的噪聲干擾也會影響測量結果。

　　五、注意事項

　　確保探頭與被測電路連接牢固，避免接觸不良導致信號丟失。

　　選擇合適的量程、時間刻度和電壓刻度，以獲得**測量結果。

　　注意安全操作，避免觸碰高壓電路，防止觸電。

　　普源MHO5106示波器測電壓原理基于模擬信號數字化、存儲、處理和顯示等技術。通過正確使用示波器進行電壓測量，可以有效地觀察和分析電子信號，為電路設計、維修、教學等工作提供重要參考，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
