普源示波器U盤保存波形

　　普源示波器作為實驗室和工程領域常用的測試儀器，其強大的數據采集和分析功能為用戶提供了極大的便利。在實際應用中，用戶往往需要將采集到的波形數據保存下來以便后續分析或存檔。本文將以普源示波器為例，詳細介紹如何將波形數據保存到U盤，并提供一些操作技巧和注意事項。

　　一、準備工作

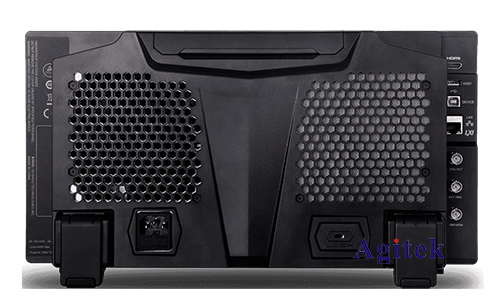

　　1.連接U盤：將U盤插入示波器背面的USB接口。

　　2.確認U盤格式：確保U盤格式為FAT32，以兼容示波器文件系統。

　　3.檢查示波器版本：部分型號的示波器需要更新至最新版本才能支持U盤保存波形功能，請參考用戶手冊或官網信息進行更新。

　　二、操作步驟

　　1.進入波形保存菜單

　　不同型號的示波器操作菜單可能略有差異，但總體步驟相似。

　　以普源示波器DSO5000系列為例：

　　按下“MENU”鍵進入主菜單，選擇“Utility”選項。

　　進入“Utility”菜單后，選擇“Save/Load”選項。

　　選擇“Save Data”選項。

　　2.選擇保存方式

　　示波器通常提供兩種保存方式：

　　保存為波形文件(.csv/.txt)：此方式保存的是波形數據，包括時間和電壓值，適用于數據分析。

　　保存為波形圖像(.bmp/.jpg)：此方式保存的是波形圖像，方便直觀查看。

　　3.選擇保存路徑

　　進入“Save Data”菜單后，選擇“USB”選項。

　　選擇“U盤”選項。

　　在U盤目錄下選擇保存位置，或新建文件夾進行保存。

　　4.設置保存參數

　　文件名：設定波形文件的名稱。

　　文件類型：選擇保存的波形文件類型。

　　數據格式：選擇數據格式，如CSV、TXT等。

　　5.開始保存

　　點擊“Save”按鈕，示波器將開始將波形數據保存到U盤。

　　保存完成后，示波器會提示成功信息。

　　三、注意事項

　　在保存數據前，建議先備份U盤中的重要文件，避免數據丟失。

　　確保U盤剩余空間足夠，否則無法保存數據。

　　保存過程中不要拔出U盤，避免文件損壞。

　　不同型號的示波器操作步驟可能略有差異，請參考對應用戶手冊進行操作。

　　四、常見問題及解決方法

　　無法識別U盤：確保U盤連接正確，并嘗試更換U盤。

　　保存失?。簷z查U盤剩余空間是否足夠，或嘗試重新格式化U盤。

　　文件無法打開：確認文件類型是否正確，并嘗試使用合適的軟件打開。

　　通過以上步驟，用戶可以輕松將普源示波器采集到的波形數據保存到U盤，方便后續數據分析和共享。在使用過程中，請仔細閱讀用戶手冊并注意相關操作步驟和注意事項，確保數據保存安全可靠，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
