是德任意波形發生器實驗原理

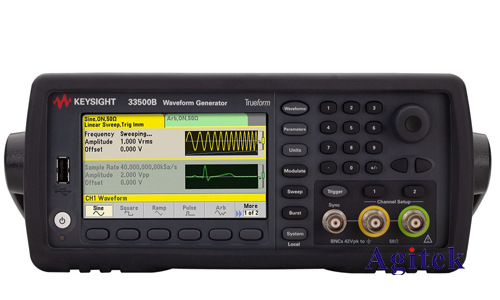

　　是德科技（Keysight Technologies）的任意波形發生器（AWG）是現代電子測試和測量系統中不可或缺的一部分。它能夠產生各種形狀、頻率和幅度的波形，為電路設計、測試和調試提供廣泛的應用。本文將深入探討是德任意波形發生器的實驗原理，旨在幫助讀者理解其工作機制，并為實際應用提供參考。

　　一、任意波形發生器的基本原理

　　任意波形發生器的工作原理基于數字信號處理(DSP)技術。其核心是數字信號處理芯片，它能夠根據用戶定義的波形參數生成數字信號。這些數字信號隨后通過數模轉換器(DAC)轉換為模擬信號，并輸出到負載。

　　1.1數字信號生成

　　任意波形發生器通常采用以下兩種數字信號生成方法：

　　直接數字合成(DDS)：DDS技術利用相位累加器和查找表來生成數字信號。相位累加器以恒定速率遞增，并將結果作為索引訪問查找表，查找表中存儲了預定義的波形數據。DDS技術能夠生成頻率可調、相位可控的信號，并且具有較高的頻率分辨率。

　　基于存儲器的波形生成:該方法將預先定義的波形數據存儲在內存中，并根據用戶指令讀取數據，從而生成數字信號。這種方法能夠產生復雜的波形，例如多頻信號、調制信號等，但其頻率分辨率受內存大小和采樣率限制。

　　1.2數模轉換

　　數字信號經過數字信號處理后，需要通過數模轉換器(DAC)轉換為模擬信號。DAC的主要功能是將數字信號的電壓值轉換為模擬電壓。DAC的性能直接影響輸出波形的質量，主要參數包括分辨率、轉換速率和失真等。

　　1.3輸出放大

　　模擬信號經過DAC轉換后，通常需要經過放大器進行功率放大，才能驅動負載。放大器必須能夠忠實地放大輸入信號，并保持低失真和寬帶寬。

　　二、是德任意波形發生器的主要功能和特點

　　2.1多樣的波形產生能力

　　是德任意波形發生器能夠產生各種類型的波形，包括：

　　基本波形:正弦波、方波、三角波、鋸齒波等。

　　自定義波形:用戶可以根據需要定義任意形狀的波形。

　　調制波形:能夠產生多種調制形式的信號，例如幅度調制(AM)、頻率調制(FM)和相位調制(PM)等。

　　脈沖波形:能夠產生各種類型的脈沖信號，包括矩形脈沖、三角脈沖、高斯脈沖等。

　　2.2高性能指標

　　是德任意波形發生器具有以下突出特點：

　　高采樣率:能夠以極高的速度對信號進行采樣，從而保證輸出波形的高保真度。

　　高分辨率:能夠產生具有極高精度和分辨率的波形。

　　低失真:輸出波形具有極低的失真度，保證信號的完整性。

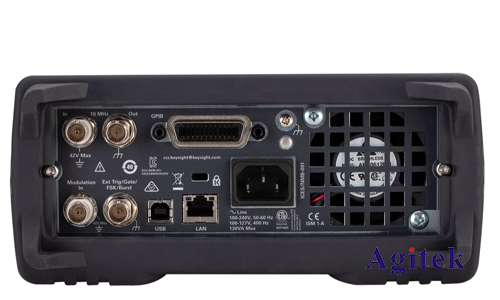

　　靈活的控制接口:提供多種控制接口，方便用戶進行編程和控制。

　　三、是德任意波形發生器的應用

　　是德任意波形發生器在電子測試和測量領域具有廣泛的應用，主要包括：

　　電路測試和調試:用于產生測試信號，對電路進行功能測試和調試。

　　信號源:作為信號源，用于驅動各種電子設備。

　　通信系統測試:用于測試和驗證通信系統的性能。

　　材料特性測試:用于測試材料的響應特性。

　　教育研究:用于教學實驗和科學研究。

　　是德任意波形發生器是現代電子測試和測量系統的重要組成部分，其工作原理基于數字信號處理技術。它具有多樣的波形產生能力、高性能指標和廣泛的應用，能夠滿足現代電子測試和測量的各種需求，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
