是德MSOX4154A示波器怎么讓波形穩定

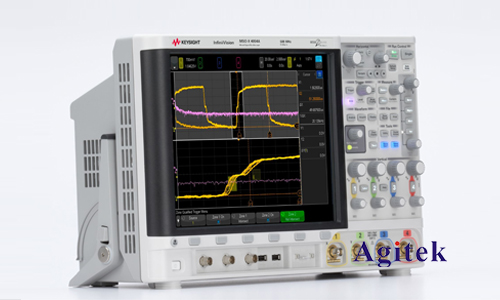

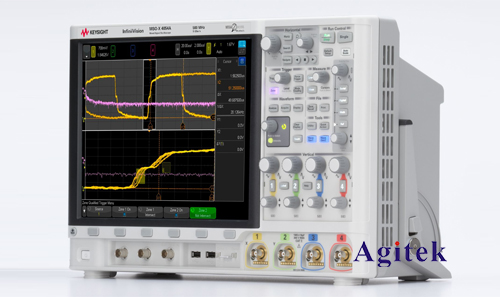

　　在電子設計和調試過程中，示波器是必不可少的測試儀器，它能夠直觀地展現信號波形，幫助工程師分析電路性能。然而，并非所有情況下都能獲得穩定清晰的波形，這往往給測量和分析帶來困擾。對于是德科技MSOX4154A示波器，其高性能和豐富功能能夠有效提升波形穩定性，本文將從多個方面詳細解析。

　　1.合理設置觸發條件

　　觸發條件是確保示波器捕獲到目標波形的關鍵因素，正確的觸發設置能夠有效減少波形抖動，提高穩定性。

　　觸發類型選擇：MSOX4154A支持多種觸發類型，例如邊沿觸發、脈沖寬度觸發、斜率觸發等，根據信號特性選擇合適的觸發類型至關重要。例如，對于重復出現的周期性信號，邊沿觸發能夠有效捕獲特定波形；對于脈沖信號，脈沖寬度觸發能夠準確捕捉脈沖信號的上升沿和下降沿。

　　觸發電平設置：觸發電平的設置直接影響觸發條件的靈敏度，需要根據信號幅度進行調整，避免誤觸發或漏觸發。

　　觸發延遲設置：觸發延遲設置能夠使示波器在觸發事件發生后延遲一段時間才開始采集波形，有助于觀察觸發事件前后的信號變化，從而更好地分析信號的整體特性。

　　2.優化采樣率

　　采樣率決定了示波器每秒鐘采集到的數據點數，更高的采樣率能夠更精確地捕捉信號細節，進而提高波形穩定性。

　　奈奎斯特采樣定理：為了避免信號失真，采樣率應至少為信號最高頻率的兩倍，即奈奎斯特采樣定理。

　　根據信號帶寬選擇采樣率：對于高速信號，需要更高的采樣率來捕捉信號細節，例如，對于帶寬為1GHz的信號，采樣率至少應為2GHz。

　　合理使用平均功能：對于包含噪聲的信號，使用平均功能可以有效降低噪聲的影響，提高波形穩定性。

　　3.信號完整性測試

　　信號完整性測試是評估信號在傳輸過程中是否發生失真或衰減的重要手段，它能夠幫助工程師識別潛在的信號質量問題，并采取相應的措施來提升信號完整性，進而提高波形穩定性。

　　眼圖分析：眼圖是一種用于觀察信號在特定時間段內的變化趨勢，能夠直觀地展現信號的失真程度。通過分析眼圖，可以判斷信號的抖動、噪聲和串?dāng)_等問題。

　　時域反射儀(TDR)測試：TDR測試能夠測量信號在傳輸線上的反射，從而分析信號完整性問題。

　　4.減少噪聲和干擾

　　噪聲和干擾會嚴重影響波形穩定性，因此在測量過程中需要采取相應的措施來減少噪聲和干擾。

　　屏蔽措施：使用屏蔽線或屏蔽盒可以有效地隔絕外部電磁干擾。

　　接地措施：確保信號源和示波器之間良好接地，可以有效減少地環路噪聲。

　　電源濾波器：使用電源濾波器可以減少電源線上的噪聲。

　　5.其他技巧

　　選擇合適的探頭：使用合適的探頭能夠最大限度地減少信號損耗和噪聲，提高波形穩定性。

　　優化示波器設置：合理的帶寬設置、耦合方式選擇等能夠有效降低噪聲和干擾，提高波形穩定性。

　　使用示波器自帶的分析功能：MSOX4154A示波器內置多種分析功能，例如FFT分析、波形測量等，能夠幫助工程師快速分析信號特性，提高測量效率。

　　通過合理設置觸發條件、優化采樣率、進行信號完整性測試、減少噪聲和干擾以及其他技巧，能夠有效提升是德科技MSOX4154A示波器波形穩定性，從而獲得準確可靠的測量結果，助力工程師進行更精準的設計和調試，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
