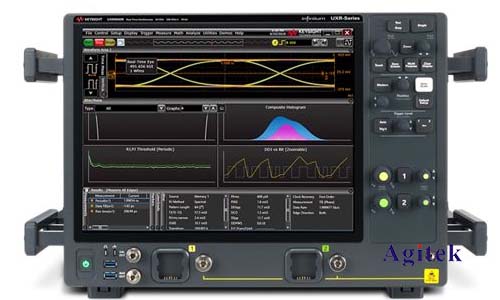

安捷倫示波器怎么調紋波電壓

　　在電子設備中，紋波電壓是衡量電源穩定性的重要指標，它反映了電源電壓在理想直流電壓上的波動程度。安捷倫示波器作為一款功能強大的測試儀器，可用于精確測量和分析紋波電壓。本文將詳細介紹如何使用安捷倫示波器調紋波電壓，并提供相關操作技巧。

　　一、準備工作

　　1.連接設備:將被測設備的電源輸出連接到示波器的通道輸入。確保連接線纜質量良好，并正確接地。

　　2.示波器設置:打開示波器，選擇合適的通道和耦合方式。一般情況下，選擇直流耦合，并設置合適的垂直刻度和時間刻度，以便清晰地觀察信號。

　　3.觸發設置:選擇合適的觸發方式，確保示波器能穩定地捕捉到信號。通常使用邊沿觸發，并設置合適的觸發電平。

　　二、測量紋波電壓

　　1.觀察波形:在示波器屏幕上，觀察到被測設備的電源輸出信號。理想情況下，應該看到一個穩定的直流電壓，但實際情況下，總會存在一定的紋波。

　　2.測量峰峰值:使用示波器的測量功能，測量信號的峰峰值（Vp-p）。峰峰值表示信號的最大波動范圍，是衡量紋波電壓的一個重要指標。

　　3.計算紋波電壓:將峰峰值除以直流電壓的平均值，即可得到紋波電壓的百分比。例如，峰峰值為10mV，直流電壓為5V，則紋波電壓為0.2%。

　　三、調節紋波電壓

　　1.識別紋波來源:通過觀察波形和分析電路，判斷紋波電壓的主要來源。常見的紋波來源包括電源濾波器性能不足、負載變化、電路噪聲等。

　　2.調整濾波器:如果紋波電壓過高，可以通過調整濾波器來改善。例如，增加電容容量、增加電感值或添加其他濾波元件，都可以有效降低紋波電壓。

　　3.優化電路設計:針對不同的紋波來源，可以采取不同的優化措施。例如，使用低噪聲器件、提高電源穩定性等。

　　四、示例演示

　　假設我們需要測量一個5V電源的紋波電壓，并嘗試降低它。

　　1.連接電源輸出到示波器通道1，選擇直流耦合，垂直刻度設置為1V/div，時間刻度設置為1ms/div。

　　2.使用邊沿觸發，并設置觸發電平為4.5V。

　　3.在示波器屏幕上，觀察到信號的峰峰值為20mV，計算得到紋波電壓為0.4%。

　　4.檢查電源濾波器，發現電容容量偏小。

　　5.將電容容量增加至原來的兩倍，重新測量紋波電壓，發現紋波電壓降至0.1%。

　　五、注意事項

　　測量紋波電壓時，需確保示波器探頭接地良好，避免引入額外的噪聲。

　　選擇合適的示波器帶寬，確保能夠準確測量信號的頻率特性。

　　注意安全操作，避免觸碰高壓電源。

　　通過本文的介紹，相信讀者已經掌握了使用安捷倫示波器測量和調節紋波電壓的基本技巧。熟練掌握這些技巧，可以有效地提高電源穩定性，并確保電子設備的正常運行，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
