普源示波器總線解碼怎么調

　　在現代電子設備開發過程中，總線分析是不可或缺的一部分?？偩€作為數據傳輸?shù)臉蛄海休d著各種協議和數據信息，對其進行解碼分析可以幫助我們深入了解系統運行機制，發現潛在問題，并進行有效的調試和優化。

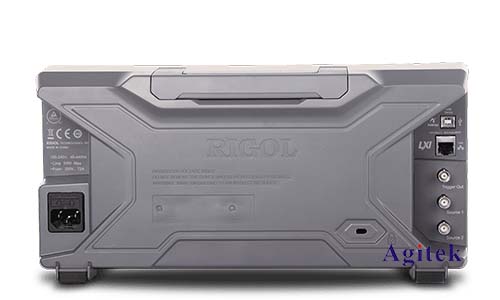

　　普源示波器作為一款功能強大的測試儀器，其內置的總線解碼功能為用戶提供了高效便捷的分析工具。本文將以普源示波器為例，詳細介紹如何進行總線解碼，幫助用戶掌握這一強大功能，提升工作效率。

　　一、總線解碼功能概述

　　普源示波器支持多種總線協議的解碼，包括：

　　串行總線：I2C,SPI,UART,CAN,LIN,RS-232,RS-485等。

　　并行總線：Parallel等。

　　總線解碼功能可以將復雜的數據信號轉化為易于理解的協議信息，例如：

　　數據包的協議類型、地址、數據內容等。

　　信號時序圖，便于分析信號波形和數據傳輸過程。

　　協議事件列表，方便追蹤數據流和分析異常情況。

　　二、普源示波器總線解碼操作步驟

　　1.連接示波器：將示波器探頭連接到需要分析的信號線上。

　　2.選擇解碼協議：在示波器菜單中選擇需要解碼的總線協議類型。

　　3.設置解碼參數：根據所選協議類型，設置相應的解碼參數，例如波特率、數據位數等。

　　4.開始解碼：啟動示波器采集數據，并開啟總線解碼功能。

　　5.查看解碼結果：示波器會顯示解碼后的協議信息，包括數據包內容、時序圖、事件列表等。

　　三、總線解碼技巧

　　1.選擇合適的探頭：選擇與信號類型匹配的探頭，確保信號完整性和準確性。

　　2.設置正確的觸發條件：設置合理的觸發條件，以便捕獲目標數據包。

　　3.合理設置解碼參數：根據協議規范設置準確的解碼參數，例如波特率、數據位數等。

　　4.利用搜索功能：使用示波器的搜索功能，快速定位特定數據包或事件。

　　5.結合其他分析工具：將解碼后的數據與其他分析工具結合使用，例如邏輯分析儀、協議分析儀等。

　　四、總線解碼應用場景

　　硬件調試：幫助工程師快速定位硬件問題，例如數據傳輸錯誤、協議沖突等。

　　軟件開發：輔助開發者調試軟件代碼，分析數據流和協議交互過程。

　　系統分析：了解系統運行機制，分析數據傳輸效率，優化系統性能。

　　安全測試：檢測系統是否存在安全漏洞，例如數據泄露、非法訪問等。

　　總線解碼功能是普源示波器提供的一項強大功能，它可以幫助用戶輕松分析數據信息，提高工作效率。通過本文的介紹，相信您已經掌握了使用普源示波器進行總線解碼的基本操作和技巧，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
