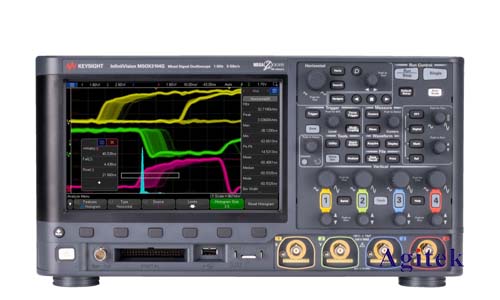

是德MSOX4154A示波器測試紋波方法

　　在電子工程領域，準確測試電源紋波對于確保電子設備的穩定運行至關重要。是德MSOX4154A示波器以其卓越的性能和強大的功能，成為工程師們進行紋波測試的有力工具。下面將詳細介紹使用是德MSOX4154A示波器測試紋波的方法。

　　一、紋波的概念及重要性

　　紋波是指疊加在直流電源上的交流成分，它通常是由于電源的濾波不完全或負載變化引起的。紋波的大小會影響電子設備的性能和可靠性，過高的紋波可能導致設備工作不穩定、發熱增加甚至損壞。因此，準確測量紋波對于電源設計、調試和故障診斷具有重要意義。

　　二、測試前的準備工作

　　1.選擇合適的探頭

　　是德MSOX4154A示波器通常配備了多種探頭，如無源探頭、有源探頭等。對于紋波測試，建議選擇帶寬較高、輸入電容較小的探頭，以確保能夠準確地捕獲紋波信號。

　　2.連接示波器和被測電源

　　將探頭正確連接到是德MSOX4154A示波器的輸入通道上，并將探頭的接地夾連接到被測電源的地線上。確保連接牢固可靠，避免引入干擾。

　　3.設置示波器參數

　　在進行紋波測試之前，需要對是德MSOX4154A示波器進行一些參數設置。首先，設置合適的垂直刻度和水平刻度，以便能夠清晰地觀察紋波信號。其次，選擇合適的觸發方式和觸發電平，確保示波器能夠穩定地捕獲紋波信號。

　　三、測試步驟

　　1.開啟被測電源

　　在連接好示波器和被測電源后，開啟被測電源，讓其處于正常工作狀態。

　　2.觀察紋波信號

　　在是德MSOX4154A示波器上觀察紋波信號的波形。如果紋波信號較小，可以適當增大垂直刻度，以便能夠更清晰地觀察紋波的細節。同時，可以使用示波器的測量功能，如峰峰值、有效值、頻率等，對紋波信號進行定量分析。

　　3.調整探頭和示波器參數

　　如果紋波信號存在干擾或噪聲，可以嘗試調整探頭的位置和方向，以減少干擾的影響。同時，可以調整示波器的帶寬限制、濾波等參數，進一步提高紋波信號的質量。

　　4.記錄和分析測試結果

　　在完成紋波測試后，記錄下紋波信號的波形、幅度、頻率等參數，并對測試結果進行分析。如果紋波超出了規定的范圍，可以采取相應的措施，如優化電源濾波、降低負載變化等，以減小紋波的大小。

　　四、注意事項

　　1.安全第一

　　在進行紋波測試時，要確保安全。避免接觸高壓電路和危險區域，防止觸電和其他安全事故的發生。

　　2.選擇合適的測試點

　　在選擇測試點時，要盡量選擇靠近負載的位置，以便能夠更準確地反映紋波的實際情況。同時，要避免選擇在容易受到干擾的位置進行測試。

　　3.排除干擾

　　紋波測試容易受到外界干擾的影響，如電磁干擾、接地不良等。在測試過程中，要采取相應的措施，如使用屏蔽電纜、良好接地等，以排除干擾的影響。

　　4.定期校準

　　為了確保測試結果的準確性，需要定期對是德MSOX4154A示波器進行校準?？梢允褂脤I(yè)的校準設備或按照示波器的用戶手冊進行校準。

　　總之，使用是德MSOX4154A示波器進行紋波測試需要掌握正確的方法和技巧。通過合理選擇探頭、設置示波器參數、排除干擾等措施，可以準確地測量紋波信號，為電子設備的設計、調試和故障診斷提供有力支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
