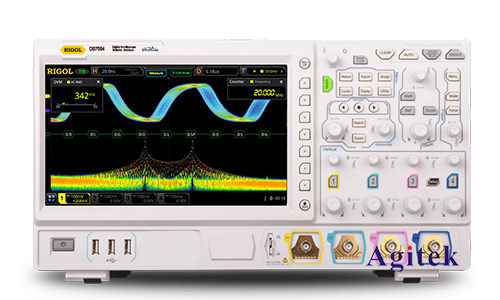

普源MSO7034示波器測試電流波形怎么設置

　　在電子工程領域，準確測試電流波形對于電路分析和故障診斷至關重要。普源MSO7034示波器憑借其強大的功能和精準的測量能力，成為工程師們進行電流波形測試的得力工具。下面將詳細介紹如何使用普源MSO7034示波器進行電流波形測試設置。

　　一、準備工作

　　在開始測試之前，需要做好以下準備工作：

　　1.確保示波器正常工作

　　檢查示波器的電源連接、探頭連接等是否正確，確保示波器處于正常工作狀態。

　　2.選擇合適的電流探頭

　　根據被測電流的大小和頻率范圍，選擇合適的電流探頭。普源MSO7034示波器通常支持多種電流探頭，如交流電流探頭、直流電流探頭等。

　　3.連接電流探頭

　　將電流探頭正確連接到示波器的輸入通道上。注意連接的極性和方向，確保測量的準確性。

　　二、設置示波器參數

　　1.選擇輸入通道

　　在示波器的菜單中，選擇連接電流探頭的輸入通道。確保通道的設置與電流探頭的類型相匹配。

　　2.設置垂直刻度

　　根據被測電流的大小，設置合適的垂直刻度?？梢酝ㄟ^(guò)調整示波器的垂直增益旋鈕或在菜單中輸入具體的數值來設置垂直刻度。

　　3.設置水平刻度

　　根據被測電流波形的頻率和時間特性，設置合適的水平刻度?？梢酝ㄟ^(guò)調整示波器的水平時間基準旋鈕或在菜單中輸入具體的時間值來設置水平刻度。

　　4.觸發設置

　　為了穩定地捕獲電流波形，需要設置合適的觸發條件?？梢赃x擇邊沿觸發、脈沖觸發等觸發方式，并設置觸發電平、觸發斜率等參數。

　　5.其他設置

　　根據需要，可以設置示波器的其他參數，如采樣率、存儲深度、顯示模式等。這些參數的設置可以根據具體的測試需求進行調整。

　　三、進行電流波形測試

　　1.開啟示波器

　　在完成上述設置后，開啟示波器，開始捕獲電流波形。

　　2.調整探頭位置

　　如果需要，可以調整電流探頭的位置，以獲得更好的測量效果。注意避免電流探頭與其他電路元件發生干擾。

　　3.觀察和分析波形

　　在示波器的顯示屏上，可以觀察到被測電流的波形?？梢允褂檬静ㄆ鞯臏y(cè)量功能，如峰峰值、平均值、頻率等，對波形進行分析和測量。

　　4.記錄和保存波形

　　如果需要，可以將電流波形記錄下來或保存為文件，以便后續分析和處理。

　　四、注意事項

　　在使用普源MSO7034示波器進行電流波形測試時，需要注意以下幾點：

　　1.安全第一

　　在進行電流測試時，要確保安全。避免接觸高壓電路和危險區域，防止觸電和其他安全事故的發生。

　　2.正確選擇探頭

　　根據被測電流的大小和頻率范圍，選擇合適的電流探頭。使用不當?shù)奶筋^可能會導致測量誤差或損壞示波器。

　　3.避免干擾

　　在測試過程中，要避免電流探頭與其他電路元件發生干擾?？梢允褂闷帘坞娎|和隔離變壓器等措施來減少干擾。

　　4.定期校準

　　為了確保測量的準確性，需要定期對示波器和電流探頭進行校準。可以使用專業的校準設備或按照示波器的用戶手冊進行校準。

　　總之，通過正確設置普源MSO7034示波器的參數，可以準確地測試電流波形，為電子工程的設計、調試和故障診斷提供有力支持。在使用過程中，要注意安全，選擇合適的探頭，并避免干擾，以獲得可靠的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
