示波器的波形捕獲率測試

　　近期客戶向我們買了一臺新的示波器，看到示波器的波形捕獲率標稱，覺得很好奇，想知道能否測出來。相對于采樣率、存儲深度等由硬件特性決定的指標，波形捕獲率完全是由處理器處理方式?jīng)Q定的，合理的數據處理方式可以得到更高的波形捕獲率，我們來看一下波形捕獲率如何測試。

　　首先我們先來了解下示波器波形捕獲率的概念。

　　波形捕獲率是個什么概念呢？波形捕獲率是相對于數字示波器來說的。數字示波器采樣、處理數據、把數據在屏幕上顯示出來都是需要時間的。我們也可以這樣理解，示波器會眨眼睛。它們會每秒睜開眼睛多少次，來捕獲信號，其間則會閉上眼睛去處理數據，把數據顯示到屏幕上。

　　處理數據和把數據在屏幕上顯示出來這段時間稱為死區時間。死區時間內示波器不采樣數據，是探測不到信號發生的變化的，所以實際上不是所有波形我們都能在屏幕上看到，我們看到的波形其實是被死區時間分隔成一段一段的，因此就有了波形捕獲率一說。

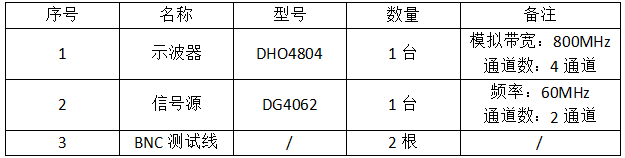

　　測試儀器

　　示波器每采樣一幀波形，都會在Aux out輸出一個脈沖信號，，因此我們可以測量Aux out信號來測量示波器的波形捕獲率。

　　利用BNC轉BNC線將信號發生器輸入到被測示波器的通道一口，用另一根BNC轉BNC線鏈接被測示波器的Aux out接口和測量示波器的通道一口來進行測試。
