普源MSO7034示波器測差分信號

　　在電子工程領域，差分信號廣泛應用于高速數字電路、通信系統以及音頻設備等，其抗噪能力強，傳輸速率高，因此成為許多應用的首選方案。而示波器作為電子工程師必不可少的測試工具，在差分信號測量中扮演著至關重要的角色。本文將以普源MSO7034示波器為例，深入探討差分信號的測量方法，并結合實際案例進行分析，為讀者提供全面、實用的指導。

　　一、差分信號概述

　　差分信號，顧名思義，指的是兩個信號之間的電壓差。在差分信號傳輸中，兩個信號以相位相反的形式傳輸，信號電壓之間的差值才是有效信號，而兩個信號的公共電壓模式（Common Mode Voltage，CMV）則被抑制，從而有效地降低噪聲影響。

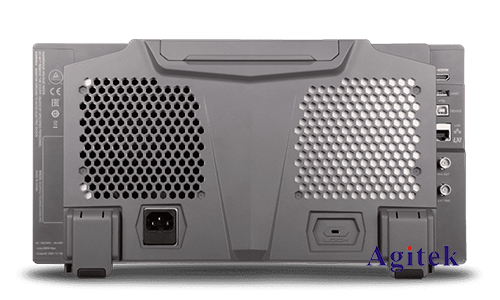

　　二、普源MSO7034示波器簡介

　　普源MSO7034是一款功能強大的混合信號示波器，集成了數字信號分析功能，可用于測量多種類型信號，包括差分信號。其主要優勢在于：

　　雙通道差分探頭:MSO7034支持雙通道差分探頭，可以同時測量兩個信號的電壓差，方便直觀地觀察差分信號的波形。

　　高帶寬:MSO7034的帶寬可達350MHz，能夠滿足大多數差分信號的測量需求。

　　數字信號分析功能:MSO7034集成了邏輯分析儀功能，可用于分析數字信號的邏輯狀態，方便進行數字電路的調試。

　　三、使用MSO7034測量差分信號

　　1.連接差分探頭

　　首先，將差分探頭的兩端分別連接到需要測量的差分信號的兩個端點。注意，連接時要確保探頭正負極性正確。

　　2.設置示波器通道

　　打開MSO7034示波器，將兩個通道設置為差分模式。在示波器界面上，選擇“差分”或“Diff”選項，并設置通道的耦合方式、輸入阻抗等參數。

　　3.設置觸發方式

　　差分信號的觸發方式通常選擇"邊沿觸發"或"脈沖寬度觸發"。設置觸發電平、觸發邊沿等參數，確保示波器能夠穩定觸發并捕捉到所要觀測的信號。

　　4.觀察波形

　　觸發成功后，示波器將顯示出差分信號的波形?？梢酝ㄟ^調整示波器的時間刻度和電壓刻度，放大或縮小波形，以便更好地觀察信號細節。

　　5.分析信號

　　觀察波形后，可以分析差分信號的幅度、頻率、相位等參數，以判斷信號是否正常。如果出現問題，可以根據示波器顯示的信息，分析故障原因并進行調試。

　　四、實際應用案例

　　假設需要測量一個差分信號，該信號的頻率為100MHz，幅度為200mV。使用MSO7034示波器，按照上述步驟進行設置和測量。

　　1.連接差分探頭，并將探頭的兩端分別連接到差分信號的兩個端點。

　　2.將示波器兩個通道設置為差分模式，并設置通道的耦合方式為"交流耦合"，輸入阻抗為1MΩ。

　　3.設置觸發方式為"邊沿觸發"，觸發電平設置為100mV，觸發邊沿設置為"上升沿"。

　　4.觀察示波器顯示的波形。

　　5.通過測量波形的幅度和頻率，確認信號的頻率為100MHz，幅度為200mV。

　　五、注意事項

　　測量差分信號時，要確保探頭連接正確，避免正負極性接反。

　　設置觸發方式時，要根據信號特點選擇合適的觸發方式，確保示波器能夠穩定觸發。

　　觀察波形時，要注意信號的幅度、頻率、相位等參數，以判斷信號是否正常。

　　在測量高速差分信號時，要使用低電容的探頭，避免探頭引入額外的噪聲。

　　使用普源MSO7034示波器測量差分信號是一個相對簡單的過程，通過合理設置和操作，可以輕松地獲得準確的測量結果。本文詳細介紹了差分信號的測量方法，并結合實際應用案例，為用戶提供了全面的指導和參考，幫助用戶更好地理解和應用差分信號測量技術，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
