泰克MDO32示波器測量i2c總線波形

　　I2C總線是一種廣泛應用于嵌入式系統和電子設備中的串行通信協議。它是一種雙向、同步、半雙工協議，使用兩根線進行數據傳輸：SDA（串行數據線）和SCL（串行時鐘線）。在實際應用中，經常需要測量I2C總線波形以進行調試和分析。本文將介紹如何使用泰克MDO32示波器來測量I2C總線波形，并提供詳細的操作步驟和注意事項。

　　I2C總線協議概述

　　I2C總線協議規定了數據傳輸?shù)臅r序、數據格式、地址碼等細節。以下是I2C總線協議的一些關鍵點：

　　主從結構:I2C總線采用主從結構，由主設備發起數據傳輸，從設備接收數據。

　　數據幀:每個數據傳輸都包含一個數據幀，包含起始位、地址碼、數據位、應答位和停止位。

　　時鐘信號:主設備提供時鐘信號，控制數據傳輸速率。

　　數據信號:數據在數據線上進行傳輸，可以是數據位、地址碼或控制信號。

　　應答信號:從設備在接收到數據后，需要發送應答信號，表示成功接收到數據。

　　泰克MDO32示波器概述

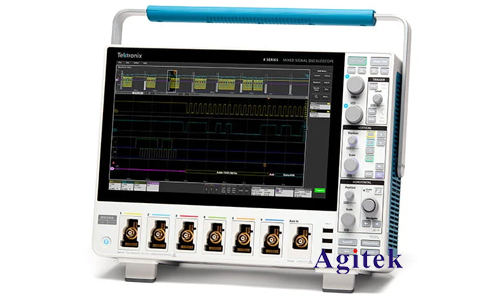

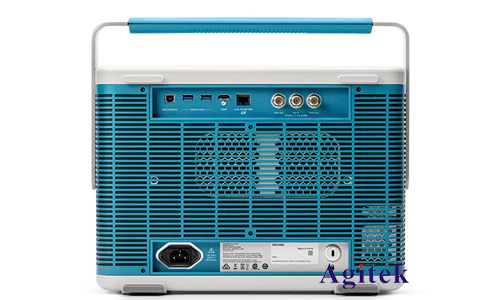

　　泰克MDO32是一款功能強大的混合域示波器，它集成了示波器、邏輯分析儀和協議分析儀等多種功能。MDO32擁有高帶寬、高采樣率和豐富的測量功能，可以滿足各種應用場景的測量需求。對于I2C總線測量，MDO32可以提供以下優勢：

　　高精度測量:MDO32的高采樣率和高帶寬可以提供精確的信號波形測量，并可準確捕捉到I2C總線中的細微信號變化。

　　豐富的觸發功能:MDO32提供多種觸發模式，可以根據I2C總線協議的特定事件進行觸發，方便進行信號捕捉和分析。

　　協議分析功能:MDO32內置I2C協議分析功能，可以自動識別I2C總線通信數據，并進行解碼和顯示，方便用戶理解I2C總線通信過程。

　　多通道測量:MDO32支持多通道測量，可以同時測量I2C總線上的SDA和SCL信號，以及其他相關信號，方便用戶進行綜合分析。

　　使用泰克MDO32示波器測量I2C總線波形

　　以下是使用泰克MDO32示波器測量I2C總線波形的具體步驟：

　　1.連接設備:將I2C總線上的SDA和SCL信號線連接到MDO32的通道輸入。

　　2.設置通道參數:設置通道輸入阻抗、耦合方式、垂直刻度和時間刻度等參數，以便清晰地顯示I2C信號波形。

　　3.選擇觸發方式:選擇合適的觸發方式，例如邊沿觸發、模式觸發或邏輯觸發。對于I2C總線，可以選擇SDA或SCL信號的邊沿作為觸發條件。

　　4.配置I2C協議分析功能:在MDO32的協議分析功能中，選擇I2C協議并配置相關參數，例如數據速率、地址碼等。

　　5.啟動測量:啟動示波器測量，并觀察I2C總線信號波形。

　　6.分析數據:觀察I2C信號波形，分析I2C通信過程，例如起始位、地址碼、數據位、應答位和停止位。

　　注意事項

　　測量前，需要確保I2C總線上的電壓和電流符合MDO32的輸入規格。

　　在進行I2C總線測量時，需要注意信號的負載效應，避免測量結果受到干擾。

　　使用示波器的協議分析功能可以幫助用戶更方便地理解I2C總線通信過程，但要注意協議分析功能的限制，可能無法識別所有I2C總線通信數據。

　　使用泰克MDO32示波器測量I2C總線波形是一種方便、快捷、精確的調試方法，可以幫助用戶深入了解I2C總線通信過程，解決I2C總線相關問題，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
