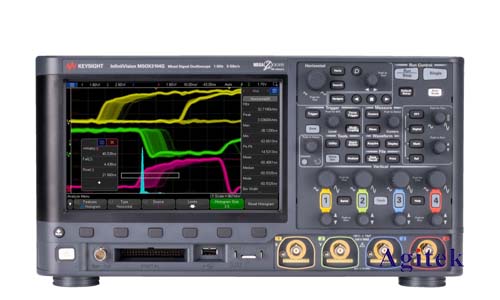

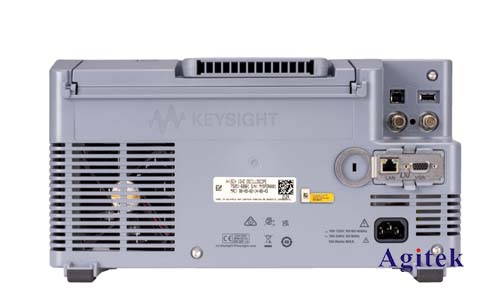

是德DSOX3104G示波器測試紋波方法

　　在電子電路設計中，紋波是指在直流信號上疊加的交流信號，它會影響電路的穩定性和性能。因此，準確測量和分析紋波是至關重要的。是德DSOX3104G示波器是一款功能強大的儀器，可以輕松完成紋波測試。本文將詳細介紹使用DSOX3104G示波器進行紋波測試的方法，并提供一些實際應用的案例。

　　1.準備工作

　　連接信號源：將信號源的輸出連接到示波器的一個通道。信號源可以是電源、開關電源、電池等。

　　選擇探頭：根據信號的頻率和幅度選擇合適的探頭。一般來說，對于低頻信號可以使用10:1的探頭，而對于高頻信號可以使用1:1的探頭。

　　設置示波器參數：將示波器設置為合適的時基和電壓范圍，以確?？梢郧逦赜^察到紋波信號。

　　2.測試方法

　　測量紋波電壓：將示波器設置為"DC Coupling"模式，并將通道1設置為測量模式。選擇"Measure"功能，并選擇"Vpp"參數進行測量。Vpp代表峰峰值電壓，它反映了紋波信號的幅度。

　　測量紋波頻率：使用示波器的"Cursor"功能，測量兩個相鄰波峰之間的間隔時間，并使用公式"頻率=1/時間間隔"計算出紋波頻率。

　　測量紋波占空比：將示波器設置為"DC Coupling"模式，并使用"Cursor"功能測量紋波信號的正負周期長度。占空比等于正周期長度除以總周期長度。

　　分析紋波噪聲：使用示波器的"FFT"功能可以將紋波信號轉化為頻譜圖，從而分析紋波信號的頻譜特性。通過觀察頻譜圖，可以識別出紋波信號中的主要噪聲成分，并進一步分析其來源。

　　3.數據分析

　　紋波電壓：紋理波電壓越低，表明電路的穩定性越好。

　　紋波頻率：紋理波頻率越高，表明電路的響應速度越快。

　　紋波占空比：紋波占空比反映了正負周期的比例，它會影響電路的效率和穩定性。

　　紋波噪聲：紋理波噪聲的成分和強度可以反映出電路中的潛在問題，例如電源濾波不佳、信號干擾等。

　　4.常見問題及解決方法

　　示波器探頭連接不牢固：確保探頭連接牢固，避免接觸不良導致信號失真。

　　示波器設置不正確：調整示波器的時基和電壓范圍，以確?？梢郧逦赜^察到紋波信號。

　　信號源不穩定：確保信號源的輸出穩定，避免噪聲影響紋波測量結果。

　　5.應用案例

　　電源紋波測試：測量電源輸出的紋波電壓，評估電源的穩定性和性能。

　　開關電源紋波測試：分析開關電源輸出的紋波頻率和占空比，評估開關電源的效率和穩定性。

　　電池紋波測試：測量電池輸出的紋波電壓，評估電池的性能和健康狀況。

　　是德DSOX3104G示波器是一款功能強大、操作簡便的儀器，可以幫助您輕松完成紋波測試。通過本文的介紹，您已經了解了DSOX3104G示波器進行紋波測試的步驟和方法，并掌握了一些常見問題和解決方案。希望本文能夠幫助您更好地進行紋波測試，提升電路設計的穩定性和性能，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
