是德UXR1102B示波器測量頻率的方法

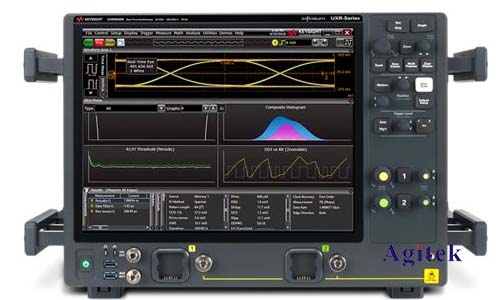

　　Keysight UXR1102B示波器是一款功能強大的儀器，能夠進行各種測量，其中包括頻率測量。本文將詳細介紹使用UXR1102B示波器測量頻率的各種方法，并提供相應的操作步驟和注意事項。

　　一、基本頻率測量方法

　　1.自動測量功能:

　　-連接信號源到示波器的通道，并開啟通道。

　　-在示波器的屏幕上，選擇“測量”選項卡。

　　-在測量列表中，選擇“頻率”選項。

　　-示波器將自動計算信號的頻率并顯示在屏幕上。

　　2.手動測量功能:

　　-在屏幕上使用光標工具，在信號波形上選擇兩個相鄰的周期。

　　-示波器將顯示選定時間段的時長，即信號的周期。

　　-利用公式"頻率=1/周期"計算信號頻率。

　　二、高級頻率測量方法

　　1.FFT分析法:

　　-使用示波器內置的FFT分析功能，將信號轉換為頻譜圖。

　　-在頻譜圖上，可以清晰地看到信號的頻率成分，并找到最大值對應的頻率，即為信號的主要頻率。

　　-使用FFT分析還可以分析信號中是否存在諧波或噪聲等干擾。

　　2.邊沿觸發法:

　　-在信號的上升沿或下降沿觸發示波器，并使用光標測量?jī)蓚€(gè)相鄰的邊沿之間的間隔。

　　-利用公式"頻率=1/周期"計算信號頻率。

　　-該方法適用于測量周期性信號的頻率，并可以提高測量精度。

　　3.脈沖計數法:

　　-使用示波器的脈沖計數功能，計數一定時間段內的脈沖數。

　　-利用公式"頻率=脈沖數/時間段"計算信號頻率。

　　-該方法適用于測量非周期性信號的頻率，并可以提高測量精度。

　　三、測量頻率的注意事項

　　1.信號的頻率范圍:UXR1102B示波器具有特定的帶寬，需確保被測信號的頻率范圍在示波器的測量范圍之內。

　　2.信號的幅度:信號的幅度應足夠大，以確保示波器能夠準確地識別和測量。

　　3.信號的噪聲:信號中存在的噪聲可能會影響測量結果，需盡可能減小噪聲的影響。

　　4.示波器的設置:合適的采樣率、時間基準和觸發設置，可以提高測量精度。

　　Keysight UXR1102B示波器提供多種頻率測量方法，用戶可以根據實際情況選擇最合適的方法。掌握正確的操作步驟和注意事項，可以提高頻率測量的精度和效率，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
