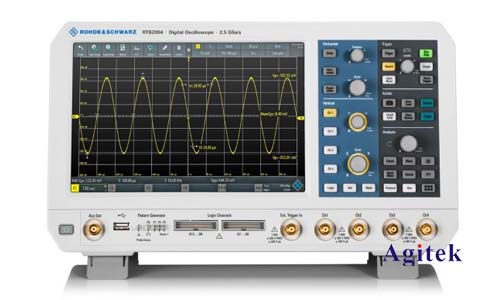

羅德與施瓦茨RTB2004示波器如何顯示多個波形

　　羅德與施瓦茨RTB2004示波器是一款功能強大的測試儀器，擁有多通道、高采樣率、實時波形捕獲等特點，在電子工程領域應用廣泛。為了更有效地分析信號，RTB2004支持顯示多個波形，本文將詳細介紹如何利用其功能。

　　一、多波形顯示設置

　　RTB2004示波器可以通過以下步驟設置多波形顯示：

　　1.選擇顯示通道:RTB2004擁有多個輸入通道，可以選擇需要顯示的通道。

　　2.設定觸發條件:觸發條件決定了示波器捕獲數據的時機，可以根據實際情況設置。

　　3.調整時間尺度和垂直刻度:調整時間尺度和垂直刻度可以更清晰地顯示波形細節。

　　4.選擇顯示模式:RTB2004支持多種顯示模式，包括疊加模式、分離模式等。

　　二、多波形測量

　　RTB2004提供豐富的測量功能，可以對多個波形進行各種測量，包括：

　　1.電壓測量:測量各個波形的峰值、峰峰值、平均值等參數。

　　2.時間測量:測量波形的時間間隔、頻率等參數。

　　3.相位測量:測量兩個波形的相位差。

　　4.其他測量:包括上升時間、下降時間、脈沖寬度等。

　　三、多波形分析

　　RTB2004提供多種分析功能，可以更深入地分析多波形之間的關系，例如：

　　1.波形比較:通過疊加模式或分離模式比較不同波形的形狀、時間關系等。

　　2.數學運算:可以對多個波形進行數學運算，例如相加、相減、乘積等，幫助分析波形間的相互作用。

　　3.數據導出:可以將測量結果和波形數據導出到其他軟件進行更詳細的分析。

　　四、多波形顯示應用場景

　　多波形顯示功能在電子工程領域具有廣泛的應用場景，例如：

　　1.信號完整性分析:可以觀察不同信號之間的延遲、抖動等問題，分析信號完整性。

　　2.電路調試:可以同時觀察多個節點的電壓、電流等信號，幫助定位電路故障。

　　3.通信系統分析:可以觀察通信系統中不同信號之間的關系，分析系統性能。

　　羅德與施瓦茨RTB2004示波器強大的多波形顯示功能為工程師提供了強大的分析工具。通過合理設置和使用，可以更有效地分析信號，提高工作效率，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
