泰克MSO44示波器測試電流波形怎么設置

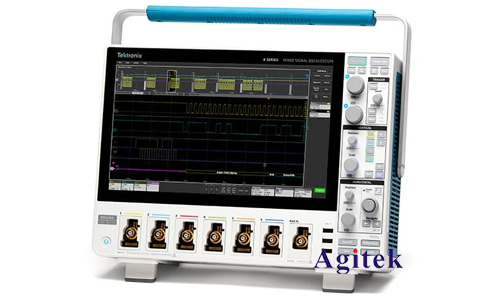

　　Tektronix MSO44示波器是一款功能強大的測試儀器，能夠進行各種信號的測量和分析。其中，電流波形的測試是常見的應用場景之一。為了獲得準確可靠的測量結果，需要進行合理的設置。本文將詳細介紹如何使用Tektronix MSO44示波器進行電流波形測試。

　　1.選擇合適的電流探頭

　　Tektronix MSO44示波器支持多種電流探頭，選擇合適的探頭至關重要。需要考慮以下因素：

　　測量范圍:探頭的測量范圍要與被測電流信號的幅值相匹配。

　　帶寬:探頭的帶寬要足夠高，以確保能夠準確地捕捉信號的快速變化。

　　精度:探頭的精度決定了測量結果的準確性。

　　2.連接電流探頭

　　將電流探頭連接到被測電路中，并將其另一端連接到示波器的輸入通道。連接時需要確保探頭與電路的連接方式正確，避免接觸不良或短路。

　　3.設置示波器參數

　　在示波器界面上，需要設置以下參數：

　　通道設置:選擇與探頭連接的通道，并設置通道的耦合方式（例如AC耦合或DC耦合）。

　　時間刻度:設置合適的水平時間刻度，以便清晰地觀察信號波形。

　　垂直刻度:設置合適的垂直電壓刻度，以確保信號波形能夠完整地顯示在屏幕上。

　　觸發設置:設置合適的觸發條件，例如觸發電壓、觸發邊沿等，以確保示波器能夠穩定地捕捉到所需的信號波形。

　　4.校準電流探頭

　　在進行測量之前，需要對電流探頭進行校準。校準過程通常需要使用標準電流源，并將探頭輸出與標準電流源的輸出進行比較，以確保探頭測量的準確性。

　　5.優化測量精度

　　減少噪聲干擾:盡可能減少周?chē)h(huán)境的噪聲干擾，例如電磁干擾或電源波動。

　　使用屏蔽線:使用屏蔽線連接探頭和示波器，以減少信號傳輸過程中的干擾。

　　降低探頭負載:選擇合適的探頭阻抗，降低探頭對電路的負載，避免影響被測信號的真實波形。

　　注意接地:確保探頭和示波器的接地連接良好，以防止出現接地環路。

　　使用Tektronix MSO44示波器測試電流波形需要選擇合適的探頭、正確連接、設置合適的參數，并進行必要的校準。通過優化測量精度，可以獲得更準確可靠的測量結果，為電路設計和故障診斷提供有力支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
