普源MSO7014示波器測電流

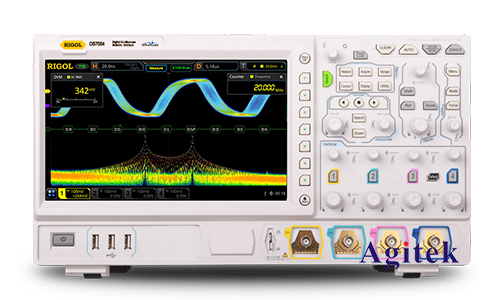

　　普源MSO7014示波器是一款功能強大的儀器，可以用于多種測試和測量任務，包括電流測量。本文將詳細介紹如何利用MSO7014示波器測量電流，并提供一些實用的技巧和應用案例，以幫助使用者更有效地進行電流測量。

　　1.測量方法

　　1.1電流探頭

　　使用示波器測量電流需要使用專門的電流探頭。電流探頭通常由一個磁性環繞的線圈構成，線圈內的電流變化會產生磁場變化，從而在探頭內感應出電壓。這個電壓信號被傳送到示波器，并在示波器上顯示出來。

　　1.2電流探頭連接方式

　　直接測量：直接將電流探頭夾在待測導線或元件上。這種方法適用于測量較大的電流，但要注意探頭的電流范圍和額定值。

　　電流互感器：對于高電流測量，可以使用電流互感器。電流互感器可以將高電流轉換為低電流信號，以便在示波器上顯示。

　　霍爾效應傳感器：霍爾效應傳感器可以通過測量磁場變化來感應電流。它可以用于測量直流電流和交流電流，并且不受磁場干擾。

　　1.3示波器設置

　　通道選擇：將電流探頭的輸出連接到示波器的通道輸入。

　　垂直比例：根據電流探頭的規格和待測電流的大小，調整垂直比例。

　　時間刻度：根據待測電流的頻率和變化速度，調整時間刻度。

　　觸發設置：使用合適的觸發模式，例如邊緣觸發或斜率觸發，以確保能夠準確地捕獲電流信號。

　　測量功能：利用示波器的測量功能，例如測量峰值電流、平均電流、有效值電流等。

　　2.測量技巧

　　探頭位置：將電流探頭放置在待測導線或元件的中心位置，以確保測量結果的準確性。

　　接地：確保電流探頭的接地端與示波器的接地端連接良好，以避免噪聲干擾。

　　信號衰減：對于較大的電流，可以使用分流電阻來衰減電流信號，以防止探頭過載。

　　干擾消除：電流測量可能會受到周圍環境中的電磁干擾，可以使用屏蔽線或?yàn)V波器來消除干擾。

　　校準：定期校準電流探頭，以確保測量結果的準確性。

　　3.應用案例

　　電機電流測量：測量電機繞組中的電流，可以用來診斷電機性能，例如過載、短路等問題。

　　電源電流測量：測量電源的輸出電流，可以用來評估電源的效率、負載能力等。

　　電子電路電流測量：測量電子電路中各個元件的電流，可以用來分析電路的運行狀態，找出故障原因。

　　利用普源MSO7014示波器測量電流是一項常用的測試方法，它可以幫助使用者深入了解電路的運行狀態，診斷問題，并進行優化。本文詳細介紹了電流測量的原理、方法、技巧和應用案例，希望可以幫助使用者更有效地利用示波器進行電流測量，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
