普源示波器各參數含義

　　普源示波器作為電子測試和測量領域的常用儀器，在電路設計、故障診斷、信號分析等方面發揮著重要作用。為了充分發揮示波器的功能，理解其各個參數的含義至關重要。本文將對普源示波器常用參數進行詳細解析，幫助用戶更好地掌握示波器的功能和選擇合適的型號。

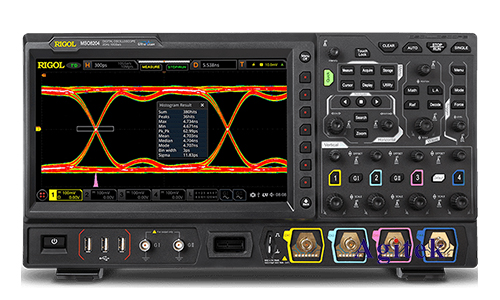

　　1.通道

　　通道是指示波器可以同時測量和顯示的信號數量。普源示波器通常提供2、4或更多個通道，每個通道可以獨立設置參數。多通道示波器可以同時觀察多個信號之間的關系，例如時序關系、幅度關系等，有利于進行多信號分析和故障診斷。

　　2.帶寬

　　帶寬是指示波器可以準確測量和顯示的最高頻率信號。示波器的帶寬決定了其所能處理的信號范圍，帶寬越高，能夠測量的信號頻率越高。例如，一個100 MHz帶寬的示波器可以準確測量100 MHz及以下的信號，而對于高于100 MHz的信號，則可能出現失真或無法顯示。

　　3.采樣率

　　采樣率是指示波器每秒鐘采集信號的樣本數量，單位為樣本/秒(Sa/s)或兆樣本/秒(MSa/s)。采樣率越高，能夠更準確地捕捉快速變化的信號，并提供更詳細的信號波形。例如，一個1 GSa/s的示波器可以每秒采集10億個信號樣本，能夠捕捉到頻率高達500 MHz的信號。

　　4.垂直分辨率

　　垂直分辨率是指示波器顯示信號波形的分辨能力，通常用位數表示。垂直分辨率越高，示波器能夠顯示更細微的信號變化，提高測量精度。例如，一個8位垂直分辨率的示波器可以顯示256個不同的電壓等級，而一個10位垂直分辨率的示波器可以顯示1024個不同的電壓等級，能夠更加精確地捕捉信號變化。

　　5.時間基準

　　時間基準是指示波器顯示信號波形的時間范圍，通常以時間/格表示。時間基準決定了示波器顯示信號波形的橫坐標刻度，時間基準越短，可以顯示更短時間內的信號變化，有利于觀察信號的細節。例如，一個1 ms/格的時間基準可以顯示1毫秒內的信號變化，而一個100 ns/格的時間基準可以顯示100納秒內的信號變化。

　　6.觸發

　　觸發是指示波器根據特定條件開始采集和顯示信號。觸發功能可以確保示波器只采集和顯示感興趣的信號部分，提高測量效率。常見的觸發方式包括邊緣觸發、脈沖觸發、斜率觸發等。

　　7.測量功能

　　普源示波器通常提供豐富的測量功能，例如頻率測量、電壓測量、周期測量、占空比測量等，方便用戶快速獲取信號參數信息。

　　參數選型建議

　　選擇合適的示波器需要綜合考慮其參數指標，根據實際應用場景和測量需求進行選擇。例如：

　　如果需要測量高頻信號，需要選擇帶寬較高的示波器。

　　如果需要捕捉快速變化的信號，需要選擇采樣率較高的示波器。

　　如果需要進行精確測量，需要選擇垂直分辨率較高的示波器。

　　如果需要觀察信號的細節，需要選擇時間基準較短的示波器。

　　應用案例

　　普源示波器在電子測試和測量領域有著廣泛的應用，例如：

　　電路設計與調試：觀察信號波形，分析電路性能，調試電路參數。

　　故障診斷：分析信號異常，定位故障位置，解決電路問題。

　　信號分析：分析信號頻率、幅度、相位等參數，進行信號處理和分析。

　　了解普源示波器的各個參數含義，能夠幫助用戶更深入地理解示波器的功能，并選擇合適的型號進行應用。本文詳細介紹了示波器主要參數的含義、選型建議和應用案例，希望能為用戶提供幫助，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
