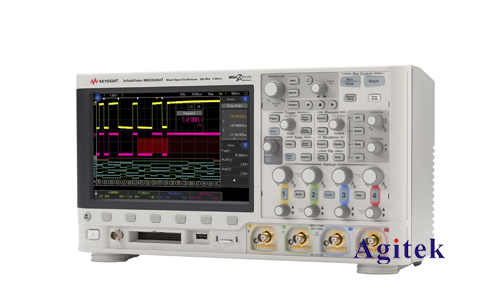

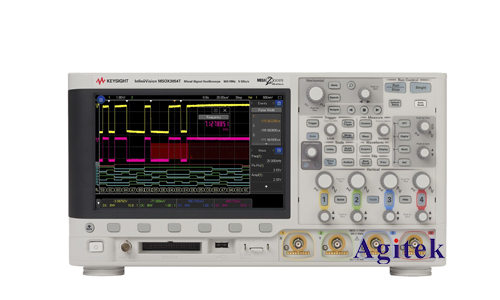

安捷倫示波器怎樣測試電壓

　　安捷倫示波器作為電子測量領域的重要工具，在電壓測試方面發揮著不可或缺的作用。本文將從基本操作入手，逐步深入，全面介紹如何使用安捷倫示波器進行電壓測試，并提供一些實用技巧和常見問題解答，幫助用戶快速掌握相關操作，并能夠準確高效地進行電壓測量。

　　一、安捷倫示波器概述

　　安捷倫示波器是一款功能強大的電子測量?jī)x器，它可以將電壓信號轉化成可視化的波形，方便用戶觀察和分析信號的特性，例如電壓幅值、頻率、波形形狀等。在實際應用中，安捷倫示波器廣泛應用于電子電路設計、調試、故障診斷等領域，為工程師和研究人員提供了強大的測量工具。

　　二、基本操作步驟

　　1.連接設備:將被測信號源的輸出端連接到示波器的輸入通道。請確保連接方式正確，并注意電壓等級和接地。

　　2.選擇通道:選擇合適的輸入通道，并設置通道的電壓范圍和耦合方式（AC或DC）。

　　3.設置時間刻度:選擇合適的橫軸時間刻度，以便清晰地觀察信號的周期和變化趨勢。

　　4.設置垂直刻度:選擇合適的縱軸電壓刻度，以便準確地讀取信號的電壓幅值。

　　5.觸發設置:設置觸發模式和觸發電平，確保示波器能夠穩定地捕獲信號，并顯示出完整波形。

　　6.波形顯示:觀察示波器顯示的波形，并根據需要調整設置參數，以獲得**的測量結果。

　　三、常見電壓測試方法

　　1.直流電壓測量:設置示波器為DC耦合模式，然后觀察信號的穩定值，該值即為直流電壓。

　　2.交流電壓測量:設置示波器為AC耦合模式，觀察信號的峰峰值，然后根據波形類型（例如正弦波）進行換算，得到交流電壓的有效值或峰值值。

　　3.電壓頻率測量:利用示波器的頻率測量功能，可直接讀取信號的頻率。

　　4.電壓波形觀察:通過觀察波形形狀，可以判斷信號的類型，例如正弦波、方波、三角波等。

　　四、進階技巧

　　1.使用測量光標:安捷倫示波器內置了測量光標功能，方便用戶直接讀取信號的峰峰值、平均值、頻率等參數。

　　2.利用數學運算功能:利用示波器的數學運算功能，可以對信號進行加減乘除、積分、微分等操作，方便分析和處理信號。

　　3.使用探頭補償功能:對于高頻信號測量，探頭可能引入誤差，需要使用探頭補償功能進行校正。

　　4.使用示波器軟件:安捷倫示波器提供了豐富的軟件工具，例如波形分析、數據記錄、遠程控制等，可以進一步提高測量效率和數據分析能力。

　　五、常見問題解答

　　1.如何選擇合適的探頭？選擇探頭的關鍵在于匹配被測信號的頻率范圍和電壓等級。

　　2.如何避免接地回路？避免接地回路的關鍵是確保所有儀器和設備都連接到同一個接地點。

　　3.如何提高測量精度？提高測量精度需要仔細選擇示波器參數、使用正確的探頭、避免接地回路等。

　　4.如何進行波形分析？可以利用示波器內置的數學運算功能、頻譜分析功能等進行波形分析，并根據分析結果進行進一步處理。

　　安捷倫示波器是進行電壓測試的強大工具，通過學習基本的測試方法和掌握一些進階技巧，用戶可以充分利用安捷倫示波器的功能，進行準確有效的電壓測量。本文僅提供基礎知識和一些操作指南，用戶可以通過進一步閱讀安捷倫官方文檔和相關技術資料，不斷提高自身的技術水平，并在實際應用中熟練運用安捷倫示波器進行各種電壓測量任務，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
