普源示波器測量驅動波形

　　在電子產品開發和測試過程中，驅動波形是不可或缺的一部分。驅動波形可以通過不同的方式產生，例如數字信號發生器、函數發生器、以及直接由微控制器生成。而為了確保驅動波形符合設計要求，需要使用示波器進行測量和分析。

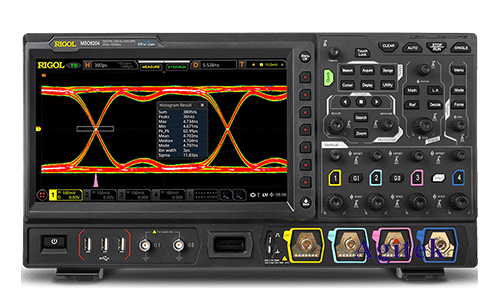

　　普源示波器以其高性價比和性能穩定著稱，成為眾多工程師的優選。本文將以普源示波器為例，詳細介紹如何進行驅動波形測量，以及在不同應用場景下的具體方法和注意事項。

　　一、驅動波形測量基本步驟

　　1.連接示波器:將驅動波形信號源連接到示波器的輸入通道。

　　2.選擇測量通道:選擇與驅動波形信號源連接的示波器通道。

　　3.設置時間基準:根據驅動波形頻率和周期，設置合適的示波器時間基準，保證波形完整地顯示在屏幕上。

　　4.設置垂直刻度:設置合適的垂直刻度，方便觀察波形幅度和細節。

　　5.觸發設置:選擇合適的觸發源和觸發電平，保證示波器可以穩定地捕捉到所需的驅動波形。

　　6.測量參數:使用示波器的測量功能，例如頻率、周期、幅度、占空比等，測量驅動波形的關鍵參數。

　　7.波形分析:根據測量結果和設計要求，分析驅動波形是否符合預期。

　　二、常見驅動波形測量方法

　　1.矩形波測量

　　矩形波是數字電路中常用的驅動波形，測量時需要關注以下幾點：

　　上升沿/下降沿時間:測量上升沿和下降沿的時間，確保其符合設計要求，并分析上升/下降沿的斜率。

　　占空比:測量高電平占整個周期的比例，確保符合設計要求。

　　過沖和下沖:觀察波形是否有過沖和下沖現象，并分析其影響。

　　2.正弦波測量

　　正弦波是模擬電路中常用的驅動波形，測量時需要關注以下幾點：

　　頻率和周期:測量頻率和周期，確保符合設計要求。

　　幅度:測量峰峰值和有效值，確保符合設計要求。

　　相位:測量相位，確保與其他信號同步。

　　失真:觀察波形是否存在失真現象，例如諧波失真。

　　3.方波測量

　　方波是一種特殊的矩形波，其高電平時間和低電平時間相等。測量時需要關注以下幾點：

　　頻率和周期:測量頻率和周期，確保符合設計要求。

　　上升沿/下降沿時間:測量上升沿和下降沿的時間，確保其符合設計要求，并分析上升/下降沿的斜率。

　　波形對稱性:觀察波形是否對稱，即高電平時間和低電平時間是否相等。

　　4.三角波測量

　　三角波是一種線性變化的波形，測量時需要關注以下幾點：

　　頻率和周期:測量頻率和周期，確保符合設計要求。

　　斜率:測量上升沿和下降沿的斜率，確保其符合設計要求。

　　線性度:觀察波形是否呈線性變化，并分析其線性度。

　　三、驅動波形測量應用場景

　　驅動波形測量在電子產品開發和測試中有著廣泛的應用，以下是一些典型場景:

　　1.數字電路調試:測量數字電路中不同信號的驅動波形，確保電路邏輯功能正常。

　　2.模擬電路設計驗證:測量模擬電路中不同信號的驅動波形，驗證電路設計是否符合預期。

　　3.傳感器信號測試:測量傳感器輸出的驅動波形，分析傳感器性能和可靠性。

　　4.信號完整性測試:測量傳輸線上的驅動波形，分析信號完整性和傳輸性能。

　　5.電源性能測試:測量電源輸出的驅動波形，分析電源穩定性和可靠性。

　　四、注意事項

　　選擇合適的示波器探頭：探頭類型和參數會影響測量結果，需根據信號類型和頻率選擇合適的探頭。

　　避免地線回路：地線回路會導致測量結果不準確，需要盡量避免。

　　確保測量環境穩定：環境溫度、濕度等因素會影響測量結果，需保持環境穩定。

　　熟悉示波器操作：熟練掌握示波器的操作步驟和功能，才能準確高效地進行測量。

　　普源示波器是進行驅動波形測量的重要工具，通過本文介紹的測量方法和應用場景，用戶可以更有效地利用示波器進行驅動波形的測量和分析，從而提高電子產品開發和測試效率，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
