是德DSOX4052A示波器如何測量電流波形

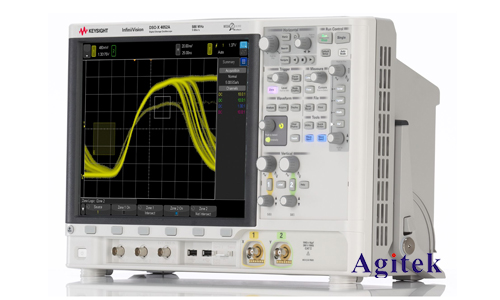

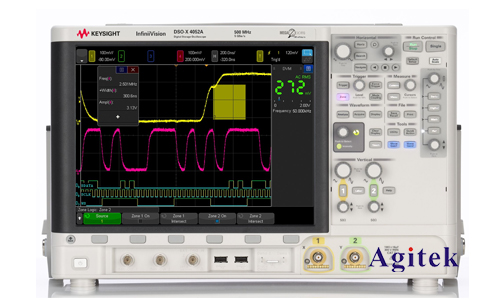

　　是德科技DSOX4052A示波器是一款功能強大且靈活的數字示波器，其高精度、多功能性和易用性使其成為眾多領域（包括電子工程、研究和開發）中的首選工具。DSOX4052A示波器能夠測量各種信號，包括電流波形。本文將詳細介紹使用DSOX4052A示波器測量電流波形的方法，并提供一些技巧和建議，以確保測量結果的準確性和可靠性。

　　1.硬件配置

　　為了使用DSOX4052A示波器測量電流波形，我們需要一些額外的硬件組件，這些組件能夠?qū)㈦娏餍盘?hào)轉換為示波器可識別的電壓信號。以下是一些常用的方法和組件：

　　電流探頭:電流探頭是一種專為測量電流而設計的儀器，它通常包含一個電流傳感器和一個放大器。電流傳感器將電流信號轉換為電壓信號，放大器則將該信號放大至示波器可識別的范圍。

　　電阻分壓器:在一些應用場景中，我們可以使用電阻分壓器將電流信號轉換成電壓信號。原理是利用電流流過電阻產生的電壓降，通過合適的電阻比值將電壓信號縮放至示波器可識別的范圍。

　　霍爾效應傳感器:霍爾效應傳感器能夠?qū)⒋艌?chǎng)轉換為電壓信號，而電流流過導線會產生磁場，因此霍爾效應傳感器也可以用于測量電流。

　　根據實際應用場景和需求，選擇合適的硬件組件至關重要。

　　2.軟件設置

　　在完成硬件連接后，我們需要配置示波器的軟件參數來進行電流波形測量。具體步驟如下：

　　通道選擇:選擇用于測量電流信號的示波器通道，通常使用示波器的專用電流測量通道或電壓通道。

　　測量模式:選擇合適的測量模式，例如"DC Coupling"或"AC Coupling"。對于直流電流測量，通常選擇"DC Coupling"模式；對于交流電流測量，通常選擇"AC Coupling"模式。

　　探頭補償:如果使用電流探頭，需要進行探頭補償，以確保測量結果的準確性。

　　時基設置:根據信號的頻率和周期設置合適的時基，以確保能夠清晰地觀測到電流波形的細節。

　　垂直刻度設置:根據電流信號的幅值設置合適的垂直刻度，以確保波形能夠完全顯示在屏幕上。

　　觸發設置:根據需要設置觸發模式和觸發電平，以確保示波器能夠正確地捕捉到電流波形。

　　3.數據分析

　　在完成測量后，我們可以使用示波器的軟件工具對采集到的電流波形數據進行分析。常用的分析功能包括：

　　測量工具:使用示波器的內置測量工具可以測量電流波形的各種參數，例如峰值電流、平均電流、有效值電流、頻率、周期等。

　　波形分析:通過對電流波形的形狀和特性進行分析，可以了解電流信號的特征，例如是否含有諧波、噪聲、尖峰等。

　　數據導出:可以將采集到的電流波形數據導出為文本文件或圖像文件，方便進行進一步分析或存檔。

　　4.常見問題及解決方案

　　在使用DSOX4052A示波器測量電流波形時，可能會遇到一些常見問題，例如:

　　測量結果不準確:可能是由于硬件連接錯誤、軟件設置錯誤、探頭補償不正確等原因造成的。

　　波形顯示不完整:可能是由于時基設置不合理或垂直刻度設置不合適導致的。

　　波形難以識別:可能是由于信號噪聲太大或波形頻率過高導致的。

　　針對這些問題，我們可以采取相應的措施進行解決，例如:

　　檢查硬件連接:確保硬件連接正確，并檢查接線是否松動。

　　調整軟件設置:根據需要調整軟件參數，例如時基、垂直刻度、探頭補償?shù)取?/span>

　　使用抗噪聲濾波器:如果信號噪聲太大，可以使用示波器的內置濾波器或外部濾波器進行濾波。

　　使用更高頻率的示波器:如果波形頻率過高，可以使用更高頻率的示波器進行測量。

　　5.提高測量精度和效率的建議

　　為了提高DSOX4052A示波器測量電流波形的精度和效率，我們可以采取以下措施：

　　使用高質量的硬件組件:選擇質量可靠的電流探頭、電阻分壓器等硬件組件。

　　進行探頭補償:在使用電流探頭時，務必進行探頭補償，以確保測量結果的準確性。

　　選擇合適的測量模式:根據實際應用場景選擇合適的測量模式，例如"DC Coupling"或"AC Coupling"。

　　設置合適的時基和垂直刻度:確保能夠清晰地觀測到電流波形的細節。

　　使用示波器的內置分析工具:充分利用示波器的內置分析工具，可以方便地分析電流波形數據。

　　是德DSOX4052A示波器是一款功能強大的數字示波器，其強大的測量功能和靈活的配置使其成為各種應用中的理想選擇，包括電流波形測量。通過合理的硬件配置、軟件設置和數據分析技巧，我們可以利用DSOX4052A示波器進行準確可靠的電流波形測量。
