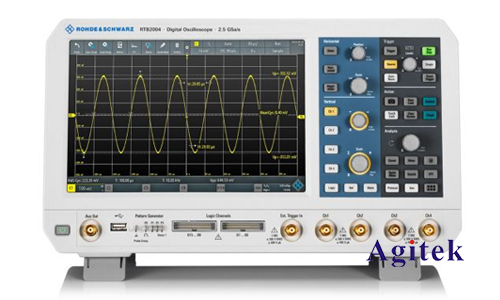

羅德與施瓦茨RTB2004示波器測差分信號

　　在電子設計領域，差分信號廣泛應用于高速數據傳輸、數字信號處理和電源管理等方面。差分信號相較于單端信號具有更高的抗噪性、更低的干擾和更高的數據傳輸速率，因此在現代電子設備中得到越來越廣泛的應用。為了有效地分析和調試差分信號，示波器成為必不可少的工具。羅德與施瓦茨RTB2004示波器憑借其卓越的性能和靈活的功能，成為測差分信號的首選工具之一。本文將深入探討RTB2004示波器如何有效地測量差分信號，并提供一些實用的技巧和建議。

　　RTB2004示波器的差分測量功能

　　RTB2004示波器配備了專門的差分測量功能，可用于精確測量差分信號。以下是其主要功能和優勢：

　　差分探頭：RTB2004支持使用專門的差分探頭，這些探頭能夠同時采集兩個信號并進行差分計算。差分探頭通常具有高阻抗、低電容和寬帶寬的特性，可以準確地捕獲高速差分信號。

　　差分測量模式：RTB2004提供多種差分測量模式，例如差分電壓、差分電流、差分噪聲等。用戶可以選擇合適的模式來滿足不同的測量需求。

　　差分觸發：RTB2004支持使用差分信號作為觸發條件，可以精確地捕獲和分析特定差分事件。

　　差分解碼：RTB2004能夠?qū)Σ罘中盘栠M行解碼，例如解碼數字協議、串行總線等，便于用戶更直觀地理解信號內容。

　　使用RTB2004示波器測差分信號的步驟

　　1.連接差分探頭：將差分探頭連接到示波器的差分通道，并將其探針連接到待測差分信號的兩個引腳上。

　　2.選擇差分測量模式：根據測量需求，選擇合適的差分測量模式。

　　3.設置觸發條件：使用差分信號作為觸發條件，以便捕獲和分析特定差分事件。

　　4.調整示波器參數：根據信號特征調整時間尺度、電壓刻度、觸發電平等參數，以獲得**的測量結果。

　　5.分析信號波形：觀察示波器顯示的信號波形，并根據需要進行測量和分析。

　　實際應用案例

　　高速數據傳輸：使用RTB2004示波器可以分析高速差分?jǐn)?shù)據信號的完整性和可靠性，例如PCIe、SATA、USB等接口。

　　數字信號處理：RTB2004示波器可用于分析數字信號的時序特性、信號完整性和噪聲水平，例如CPU、GPU、FPGA等數字器件的內部信號。

　　電源管理：RTB2004示波器可以測量電源管理系統的差分電壓和電流，分析電源效率、噪聲和穩定性。

　　羅德與施瓦茨RTB2004示波器是一款功能強大的示波器，其差分測量功能可以有效地分析和調試差分信號。通過了解RTB2004示波器的差分測量功能和使用方法，我們可以更好地應用它來解決實際應用中遇到的問題，提高電子設計效率和產品質量，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
