普源示波器MSO8064測試紋波方法

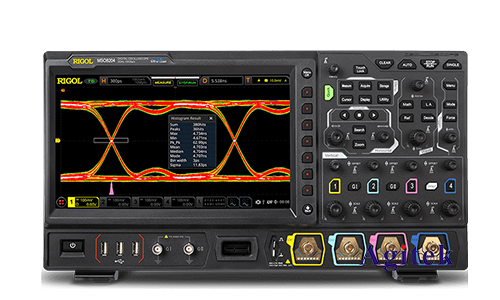

　　在電子工程領域，紋波（Ripple）是一種在電源輸出中的不期望的交流成分。它可以對電路性能產生不利影響，因此精確地測量和分析紋波對于確保電子設備的穩定性和可靠性至關重要。普源示波器MSO8064是一款高性能的測試工具，廣泛應用于這種測量任務。本文將詳細介紹如何使用MSO8064示波器進行紋波測試。

　　一、設備準備

　　在進行紋波測試之前，我們需要確保所有設備和工具都已準備就緒。具體包括：

　　1.普源示波器MSO8064：確保設備處于良好工作狀態，固件為最新版本。

　　2.測試探頭：通常使用高帶寬的探頭（例如10X探頭）以減少測量誤差。

　　3.被測設備（DUT）：被測設備通常是電源模塊或其他電路。

　　4.接地線：用于確保探頭和示波器的接地良好。

　　二、連接和設置

　　1.連接探頭：將探頭連接到MSO8064的通道上。建議使用高帶寬探頭，并選擇合適的衰減比（例如10X）。注意探頭的接地線要盡量短，以減少引入的干擾。

　　2.接地良好：確保示波器和被測設備的接地良好。一個良好的接地連接可以減少噪聲和干擾，從而提高測量的準確性。

　　3.設置示波器參數：

　　-帶寬限制：為了減少高頻噪聲對紋波測量的影響，可以在示波器上啟用帶寬限制功能（例如20MHz帶寬限制）。

　　-時間基準：設置合適的時間基準（例如20μs/div或50μs/div），以便能夠清晰地觀察到紋波信號。

　　-電壓基準：根據被測電源的紋波大小，調整垂直刻度（例如10mV/div或20mV/div），使紋波信號盡量占滿屏幕。

　　三、測量步驟

　　1.啟動示波器：打開示波器并選擇適當?shù)耐ǖ馈?/span>

　　2.調整觸發：設置觸發模式為自動（Auto）或普通（Normal），觸發電平略高于紋波的峰值電平，確保波形穩定顯示。

　　3.捕捉波形：調整示波器的時間基準和電壓基準，以捕捉到完整的紋波波形。如果波形不穩定，可以適當調整觸發電平和時間基準。

　　4.波形分析：利用示波器的測量功能，對捕捉到的紋波波形進行分析?？梢允褂靡韵聨追N測量功能：

　　-峰峰值（Peak-to-Peak）：測量紋波的最大振幅。

　　-均方根值（RMS）：測量紋波的有效值。

　　-頻率分析：如果示波器支持FFT功能，可以對紋波信號進行頻譜分析，了解紋波的頻率成分。

　　四、注意事項

　　1.減少噪聲干擾：在進行紋波測量時，盡量減少環境噪聲的干擾。例如，可以在屏蔽良好的環境中進行測量，或者使用低噪聲的電源。

　　2.正確接地：探頭的接地線要盡量短，減少引入的寄生電感和電阻。

　　3.重復測量：為了確保測量結果的準確性，可以進行多次測量，并取平均值作為最終結果。

　　五、結果記錄和分析

　　在完成測量后，需要將測量結果記錄下來，并進行詳細的分析。這些記錄包括：

　　-測試條件：包括示波器的設置參數、測試環境、被測設備等。

　　-測量數據：峰峰值、均方根值、頻譜分析結果等。

　　-測量圖像：保存波形截圖，以便后續分析和報告使用。

　　通過以上步驟，您可以利用普源示波器MSO8064準確測量和分析電源紋波，從而幫助優化電源設計，提升電路的穩定性和可靠性。

　　紋波測量是電源設計和優化中的關鍵環節。通過合理使用普源示波器MSO8064，我們可以獲取精確的紋波數據，并據此進行相應的改進和優化，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
