是德UXR0254BP示波器測量頻率的方法

　　是德UXR0254BP示波器測量頻率的方法

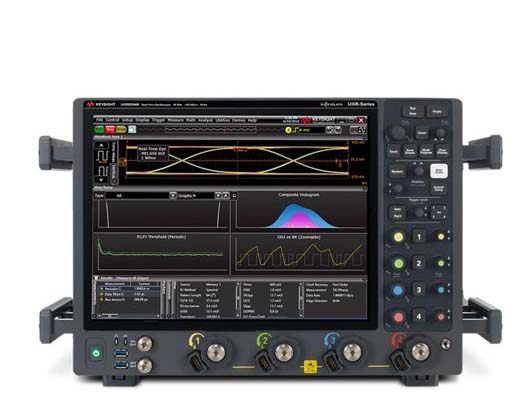

　　是德科技（Keysight Technologies）的UXR0254BP示波器是一款高性能的測試設備，專為高帶寬、高精度測量而設計。本文將詳細介紹如何使用這款示波器測量信號頻率，幫助用戶充分發揮其功能，提升測試效率。

　　1.設備準備與連接

　　在開始測量之前，首先需要確保示波器和被測信號源都已正確連接并工作正常。

　　1.1確認設備狀態

　　首先，檢查示波器的電源是否正常，所有必要的附件（如探頭）是否已正確連接。UXR0254BP示波器的觸控屏界面簡潔明了，開機后屏幕上會顯示基本的操作界面和狀態信息。

　　1.2連接信號源

　　使用適當?shù)奶筋^連接被測信號源到示波器的輸入通道。UXR0254BP示波器支持多通道輸入，可以同時測量多個信號，但在測量頻率時，通常只需要一個通道。

　　2.基本設置

　　在進行頻率測量之前，需要進行一些基本的設置，以確保測量結果的準確性。

　　2.1設置時間基準

　　時間基準（Timebase）是影響示波器水平刻度的重要參數。正確設置時間基準可以確保信號在屏幕上清晰顯示，方便觀察和測量。對于高頻信號，可以適當縮小時間基準，以獲得更精細的波形顯示。

　　2.2調整觸發電平

　　觸發設置決定了示波器何時開始采樣和顯示信號。觸發電平需要設置在信號的有效范圍內，以確保示波器能夠穩定地捕獲信號?？梢允褂米詣佑|發功能，也可以手動調整觸發電平以獲得穩定的顯示。

　　3.頻率測量方法

　　UXR0254BP示波器提供多種頻率測量方法，包括自動測量和手動測量。

　　3.1自動測量

　　自動測量是最簡便的方法，只需幾步操作即可獲得頻率數據。

　　1.選擇通道：在屏幕上選擇連接信號的通道。

　　2.開啟測量功能：點擊示波器界面上的“測量”按鈕，進入測量菜單。

　　3.選擇頻率測量：在測量菜單中，選擇“頻率”選項。示波器將自動計算并顯示信號的頻率。

　　3.2手動測量

　　手動測量需要用戶根據波形進行計算，適用于復雜信號或特殊測量需求。

　　1.觀察波形周期：在屏幕上清晰顯示的波形圖中，選擇一個完整的波形周期。

　　2.計算周期時間：使用示波器的游標功能，測量一個完整周期的時間長度。游標可以精確定位在波形的相應位置，讀出時間值。

　　3.計算頻率：頻率等于周期的倒數。將測得的周期時間取倒數即可得到頻率值。

　　例如，如果一個波形周期為2納秒，則頻率為1/(2納秒)=500 MHz。

　　4.高級功能與優化

　　為了提高測量的精度和效率，UXR0254BP示波器提供了一些高級功能和優化設置。

　　4.1帶寬限制

　　示波器的帶寬設置會影響測量精度。UXR0254BP擁有高達2.5 GHz的帶寬，但在實際測量中，可能需要根據信號頻率和特性進行帶寬限制，以減少高頻噪聲的干擾。可以通過示波器菜單調整帶寬設置，選擇合適的帶寬以獲得更準確的測量結果。

　　4.2采樣率調整

　　采樣率是示波器采集信號的速度，高采樣率可以捕捉到更精細的波形細節。根據被測信號的頻率和特性，調整采樣率以確保信號的完整性。通常，采樣率應至少為信號頻率的10倍，以避免失真和采樣不足。

　　4.3平均功能

　　對于噪聲較大的信號，可以使用示波器的平均功能。平均功能可以通過對多次采樣結果進行平均處理，減少隨機噪聲對測量結果的影響，從而提高測量精度。

　　5.常見問題及解決方案

　　在使用示波器測量頻率時，可能會遇到一些常見問題。以下是幾種常見問題及其解決方案：

　　5.1無法穩定觸發

　　如果示波器無法穩定觸發信號，可能是因為觸發電平設置不當。調整觸發電平，使其位于信號的中間位置，或者嘗試使用自動觸發功能。

　　5.2測量結果不準確

　　測量結果不準確可能是由于帶寬設置過低或采樣率不足。檢查并調整帶寬和采樣率設置，確保它們適合被測信號。

　　5.3噪聲干擾

　　高頻噪聲可能會影響測量精度。使用帶寬限制和平均功能來減少噪聲干擾，或者使用屏蔽和濾波技術來降低外部干擾。

　　是德UXR0254BP示波器憑借其高帶寬、高采樣率和豐富的功能，能夠準確高效地測量信號頻率。通過正確的連接、合理的設置和有效的測量方法，可以充分發揮這款示波器的優勢，提高測量的精度和效率。在實際操作中，根據具體需求調整示波器的各項參數，解決常見問題，將大大提升測量體驗和結果的可靠性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
