是德MXR604A示波器測量頻率的方法

　　在現代電子測量中，頻率測量是基本且關鍵的一環。作為工程師，選擇一款高性能的示波器可以顯著提升測量的準確性和效率。是德（Keysight）MXR604A示波器因其卓越的性能和豐富的功能，被廣泛應用于頻率測量。本文將詳細介紹如何使用是德MXR604A示波器進行頻率測量。

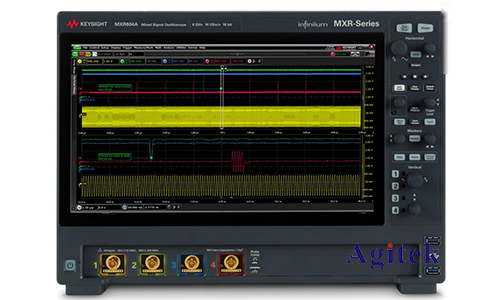

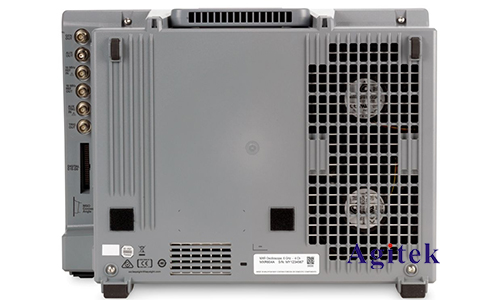

　　一、MXR604A示波器簡介

　　是德MXR604A是一款混合信號示波器（MSO），具有以下特點：

　　-帶寬高達1 GHz

　　-4個模擬通道和16個數字通道

　　-高達5 GSa/s的采樣率

　　-10位垂直分辨率，提供更高的信號細節

　　-豐富的測量和分析功能

　　二、頻率測量的準備工作

　　在進行頻率測量之前，需要完成以下準備工作：

　　1.連接示波器和被測信號：將探頭連接到示波器的輸入通道，并確保探頭正確連接到被測電路的測量點。為保證測量精度，探頭的接地應與電路的地相連。

　　2.設置通道參數：根據被測信號的特性（如信號幅度、頻率范圍），調整示波器通道的垂直偏置、耦合方式（AC/DC）和探頭倍率。

　　3.調整時基（Timebase）：設置適當?shù)臅r基，以便能夠清晰地觀察到被測信號的一個或多個周期。對于高頻信號，時基應設置得更快；對于低頻信號，時基應設置得較慢。

　　三、頻率測量方法

　　1.自動測量功能：

　　是德MXR604A示波器內置了自動頻率測量功能，只需簡單的幾步即可獲取頻率值：

　　-按下示波器面板上的“Measure”按鈕，進入測量菜單。

　　-選擇“Add Measurement”選項。

　　-在測量類型中選擇“Frequency”。

　　-選擇測量的通道。

　　示波器將自動計算并顯示該通道信號的頻率，頻率值通常顯示在屏幕下方或測量菜單中。

　　2.手動測量方法：

　　在某些特殊情況下，可能需要手動測量信號的頻率。具體步驟如下：

　　-捕獲信號：調整時基和觸發設置，確保能夠穩定捕獲并顯示一個完整的周期。

　　-標記周期時間：使用示波器的光標功能，標記信號的一個周期起點和終點。光標可以精確地顯示兩個標記點之間的時間差Δt。

　　-計算頻率：頻率f可以通過周期T（即Δt）計算得出，公式為：f=1/T。將光標間的時間差取倒數，即可得到信號頻率。

　　四、頻率測量注意事項

　　1.探頭補償：在進行精確測量之前，確保探頭已正確補償。探頭補償不正確會導致測量結果失真。

　　2.觸發穩定性：設置合適的觸發電平和觸發模式，確保信號波形穩定顯示。穩定的觸發對于準確的頻率測量至關重要。

　　3.帶寬和采樣率：頻率測量的準確性依賴于示波器的帶寬和采樣率。確保示波器的帶寬足夠覆蓋被測信號的頻率范圍，并且采樣率至少是信號最高頻率的2.5倍以上，以避免混疊效應。

　　4.信號干擾：在復雜電路中，可能存在各種干擾信號。盡量避免這些干擾，或者通過使用帶通濾波器來過濾掉不必要的頻率成分。

　　五、實際應用示例

　　假設我們需要測量一個頻率在100 MHz左右的方波信號，具體步驟如下：

　　1.連接探頭：將探頭連接到信號源，探頭接地夾連接到電路地。

　　2.設置通道：選擇合適的探頭倍率（如10X），設置通道耦合為DC，調整垂直偏置以使波形居中。

　　3.調整時基：設置時基為5 ns/div，使得波形的一個周期清晰可見。

　　4.設置觸發：選擇邊沿觸發模式，設置觸發電平為信號的中間值，使波形穩定。

　　5.自動測量：按下“Measure”按鈕，選擇“Add Measurement”，選擇“Frequency”，選擇相應的通道，讀取頻率值。

　　6.手動驗證：使用光標標記一個周期起點和終點，讀取光標時間差Δt，計算頻率f=1/Δt，比較自動測量值和手動計算值是否一致。

　　通過上述步驟，我們能夠精確測量并驗證信號頻率，確保測量結果的準確性和可靠性。

　　是德MXR604A示波器憑借其強大的性能和豐富的測量功能，使得頻率測量變得簡單而高效。無論是自動測量還是手動計算，都能提供精確的頻率值，滿足各種測量需求。掌握這些方法和技巧，不僅能夠提高工作效率，還能確保測量結果的準確性，是每位工程師應具備的基本技能，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
