普源示波器怎么設置干擾

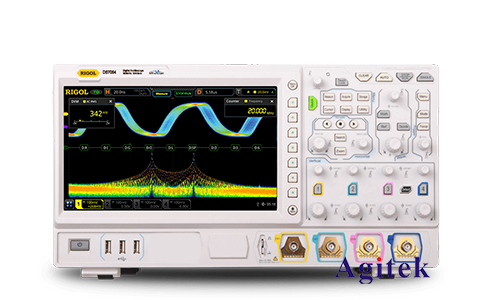

　　作為一名專業的電子工程師，在使用普源示波器時，確保信號的準確性和穩定性是至關重要的。干擾是一個不可避免的問題，但通過正確的設置和技巧，我們可以有效地減少干擾，提升測量的準確性。下面將介紹如何設置普源示波器來應對干擾。

　　1.理解干擾的來源

　　在開始設置示波器之前，了解干擾的來源是關鍵。干擾通常分為以下幾類：

　　-電源干擾：來自電源的高頻噪聲或紋波。

　　-環境干擾：來自周圍設備的電磁輻射，例如無線電設備、移動電話等。

　　-接地回路干擾：由于不正確的接地引起的干擾信號。

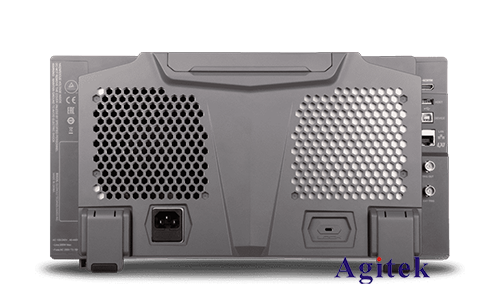

　　2.基本設置調整

　　2.1接地和屏蔽

　　確保示波器和被測電路有一個良好的接地。使用短的接地引線，并盡量減少接地回路面積。此外，使用屏蔽電纜和屏蔽盒來減少環境電磁干擾的影響。

　　2.2帶寬限制

　　普源示波器提供帶寬限制選項，可以在測量低頻信號時有效減少高頻噪聲。通過進入示波器的設置菜單，找到帶寬限制選項（通常標記為“Bandwidth Limit”），將其設置為合適的值，例如20MHz或200MHz，具體視所測信號的頻率范圍而定。

　　2.3探頭補償

　　探頭補償是確保示波器測量準確的關鍵步驟。連接探頭到示波器的校準信號輸出端，調整探頭上的補償電容，使波形達到**狀態（通常為方波無過沖或欠沖）。這可以有效減少由于探頭引入的測量誤差。

　　3.高級設置調整

　　3.1觸發設置

　　觸發設置是示波器捕捉穩定波形的關鍵。正確的觸發可以有效減少不必要的干擾信號。普源示波器提供多種觸發模式，包括邊沿觸發、視頻觸發、脈寬觸發等。對于一般信號，選擇邊沿觸發，并調整觸發電平至信號的中間位置。此外，可以使用噪聲抑制觸發模式來減少干擾。

　　3.2平均處理

　　普源示波器通常帶有平均處理功能。通過在“采集”或“平均”選項中設置平均次數（如4次、8次或16次），示波器會對多次采樣結果進行平均處理，從而有效減少隨機噪聲。這對觀測低幅值信號非常有幫助。

　　3.3數字濾波器

　　使用數字濾波器可以進一步減少特定頻率的干擾。普源示波器通常提供低通、高通、帶通和帶阻濾波器。根據干擾信號的頻率，選擇合適的濾波器類型和截止頻率。例如，如果干擾主要來自高頻信號，可以使用低通濾波器來衰減這些高頻干擾。

　　4.實際操作案例

　　案例一：電源干擾的抑制

　　在測量電源電路時，常常會遇到電源紋波干擾。首先，確保示波器和被測電路有良好的接地。然后，使用帶寬限制功能將帶寬設置為20MHz，避免高頻干擾進入測量信號。接著，調整觸發設置，選擇邊沿觸發，并適當調整觸發電平，確保波形穩定顯示。最后，啟用平均處理功能，設置平均次數為8次，進一步平滑波形，減少噪聲。

　　案例二：環境電磁干擾的應對

　　在一個高電磁環境中進行測量，如工業現場，環境電磁干擾可能會顯著影響測量結果。此時，使用屏蔽電纜連接探頭，并盡量減少探頭引線的長度。啟用數字濾波器，根據干擾信號的頻率，選擇合適的帶阻濾波器，設置截止頻率來抑制特定頻率的干擾信號。

　　通過合理的設置和使用技巧，可以有效減少干擾對普源示波器測量結果的影響。確保良好的接地和屏蔽、正確的帶寬限制、適當?shù)挠|發設置、啟用平均處理以及使用數字濾波器，都是優化示波器測量準確性的關鍵步驟，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
