是德DSOX3014G示波器測量頻率的方法

　　是德科技（Keysight Technologies）的DSOX3014G示波器是一款功能強大的測試儀器，廣泛應用于電子工程領域。在實際工作中，頻率測量是電子信號分析的重要部分。本文將以專業工程師的視角，介紹如何使用DSOX3014G示波器進行頻率測量。

　　1.概述

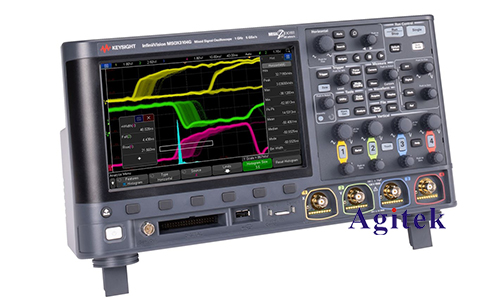

　　DSOX3014G是一款4通道數字存儲示波器，具備100MHz的帶寬和高達1GSa/s的采樣率。其直觀的用戶界面和強大的功能，使得頻率測量變得簡便而精確。

　　2.連接信號

　　首先，將待測信號連接到示波器的輸入通道之一（例如通道1）。使用高質量的探頭，確保探頭的接地夾與被測電路良好接觸，以減少噪聲干擾。

　　3.設置示波器

　　啟動示波器并進行初步設置：

　　-選擇通道：按下通道1的按鈕，激活通道1。

　　-探頭倍率：根據所用探頭的衰減比，設置探頭倍率。例如，如果使用10:1探頭，確保示波器輸入設置也為10:1。

　　-垂直設置：調整垂直偏置和垂直刻度，使信號在屏幕上居中且顯示清晰。一般來說，信號的峰峰值應覆蓋屏幕的80%左右，以確保測量精度。

　　-水平設置：調整時間基準，使一個或多個完整周期的信號顯示在屏幕上。這有助于更準確地測量頻率。

　　4.自動測量功能

　　DSOX3014G示波器具有強大的自動測量功能，可以簡化頻率測量過程。具體步驟如下：

　　-自動測量：按下示波器前面板上的“Measure”按鈕，進入自動測量菜單。

　　-選擇測量參數：在菜單中選擇“Frequency”選項，示波器將自動識別并計算所選通道的頻率。測量結果會顯示在屏幕上。

　　這種自動測量方法對于大多數頻率測量場景都非常有效，特別是對于周期性信號，如正弦波、方波和鋸齒波。

　　5.手動測量

　　在某些情況下，手動測量頻率可能更適合。例如，當信號形狀復雜或存在噪聲干擾時，手動測量可以提供更準確的結果。

　　-光標測量：按下“Cursors”按鈕，選擇“Manual”光標模式。

　　-設置光標：使用旋鈕移動垂直光標，將其分別放置在一個周期的開始和結束點。示波器會自動計算并顯示兩個光標之間的時間間隔（ΔT）。

　　-計算頻率：頻率可以通過公式f=1/ΔT計算得出。

　　這種方法特別適用于非周期性信號或在復雜環境下進行測量時。

　　6.高級功能

　　DSOX3014G示波器還提供了一些高級功能，進一步提高頻率測量的準確性和便捷性。

　　-FFT分析：按下“Math”按鈕，選擇FFT功能，示波器會將時域信號轉換為頻域信號。通過觀察頻譜圖，可以準確識別信號的主要頻率成分。

　　-信號平均：在信號噪聲較大時，可以使用示波器的信號平均功能，降低噪聲對測量結果的影響。進入“Acquire”菜單，選擇“Average”模式，設定平均次數。

　　-觸發設置：優化觸發設置可以穩定信號顯示，增強頻率測量的穩定性。選擇合適的觸發源和觸發電平，使示波器能夠在信號的相同點穩定觸發。

　　7.數據記錄與分析

　　測量完成后，DSOX3014G示波器提供多種數據記錄與分析功能：

　　-截圖與數據存儲：按下“Save/Recall”按鈕，可以將測量結果保存為圖片或CSV文件，方便后續分析與報告制作。

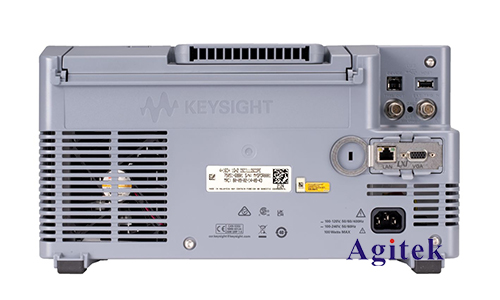

　　-遠程控制：通過LAN或USB接口，連接計算機使用是德科技提供的BenchVue軟件，可以進行遠程控制與數據采集，進一步提高工作效率。

　　使用是德DSOX3014G示波器進行頻率測量，不僅操作簡便，而且測量結果精確可靠。無論是自動測量還是手動測量，均能滿足不同場景下的需求。通過合理利用示波器的各種功能，可以大幅提升測試和分析的效率和質量，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
