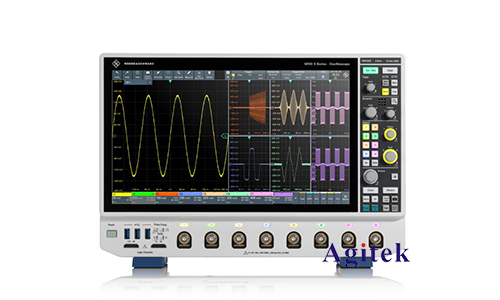

羅德與施瓦茨MXO54-350示波器測試紋波方法

　　紋波測試是電子產品設計和測試中一項重要的內容，用于評估電源、信號等質量。羅德與施瓦茨MXO54-350示波器是一款高性能示波器，能夠提供多種功能和測量方法，滿足不同應用場景下的紋波測試需求。本文將介紹如何使用MXO54-350示波器進行紋波測試，包括測試方法、注意事項和典型應用案例。

　　1.測試方法

　　1.1硬件連接

　　將被測設備的電源輸出端連接到示波器的輸入通道。

　　將示波器的接地端連接到被測設備的接地端。

　　根據測試需求，可以選擇使用示波器的探頭或直接連接。

　　1.2示波器設置

　　設置示波器的采樣率和帶寬，確保能夠捕獲紋波信號的細節。

　　設置示波器的觸發條件，例如使用電源頻率作為觸發源。

　　設置示波器的垂直刻度和水平刻度，以便觀察紋波信號的幅值和頻率。

　　設置示波器的測量功能，例如測量紋波的峰峰值、均方根值和頻率。

　　1.3數據分析

　　觀察示波器屏幕上的波形，分析紋波信號的形狀、幅值和頻率。

　　使用示波器的測量功能，計算紋波的峰峰值、均方根值和頻率。

　　將測量結果與設計指標進行比較，評估紋波是否符合要求。

　　2.注意事項

　　測試過程中，確保示波器接地良好，避免噪聲干擾。

　　選擇合適的探頭，確保能夠準確測量紋波信號。

　　設置合適的示波器參數，避免信號失真。

　　分析紋波信號時，需要考慮測試環境的影響。

　　3.典型應用案例

　　3.1電源紋波測試

　　MXO54-350示波器可以用于測試各種電源的紋波，例如直流電源、交流電源和開關電源。通過測量紋波的峰峰值、均方根值和頻率，可以評估電源的質量和穩定性。

　　3.2信號紋波測試

　　MXO54-350示波器可以用于測試各種信號的紋波，例如音頻信號、視頻信號和數據信號。通過測量紋波的幅值和頻率，可以評估信號的質量和失真程度。

　　羅德與施瓦茨MXO54-350示波器是一款功能強大的示波器，可以滿足不同應用場景下的紋波測試需求。通過使用本文介紹的方法，可以有效地測試紋波信號，評估電子產品的質量和性能，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
