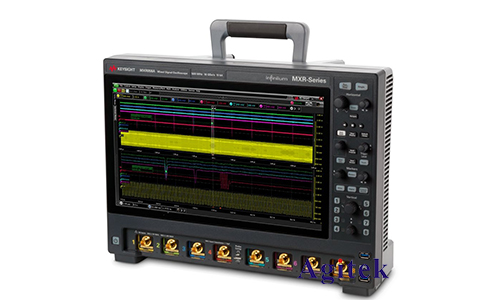

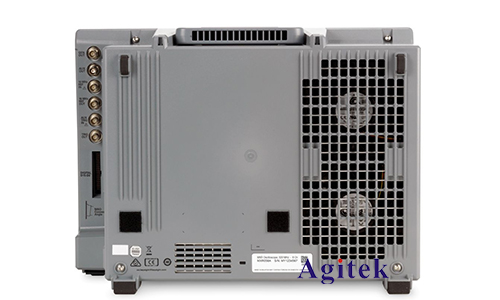

是德MXR058A實時示波器測試紋波方法

　　測試設置

　　1.連接示波器：將示波器探頭連接到電源軌。確保探頭正確接地。

　　2.設置示波器：將示波器設置為測量交流耦合電壓。選擇合適的時基和電壓范圍以捕獲紋波。

　　3.觸發設置：使用電源頻率作為觸發源。這將確保示波器在電源周期開始時觸發。

　　測量紋波

　　1.測量峰峰值紋波：從示波器顯示屏上測量紋波的峰值和谷值之間的差值。這是紋波的最大幅度。

　　2.測量有效值紋波：使用示波器的內置測量功能測量紋波的有效值。有效值紋波是紋波功率的平方根。

　　3.測量紋波頻率：使用頻譜分析功能測量紋波的頻率。這將幫助確定紋波的來源。

　　分析紋波

　　測量紋波后，可以分析其特性以確定其影響：

　　1.幅度：紋波幅度應低于電源軌的額定電壓。過高的紋波幅度會導致系統不穩定和噪聲。

　　2.頻率：紋波頻率通常與電源轉換器的開關頻率或其他系統噪聲源相關。高頻紋波可以耦合到敏感電路并引起問題。

　　3.諧波：紋波可能包含諧波成分，這是基頻的倍數。諧波可以產生額外的噪聲和失真。

　　紋波容限

　　紋波容限因應用而異。一般來說，紋波幅度應低于電源軌額定電壓的5%至10%。對于需要低噪聲或高精度的系統，可能需要更嚴格的容限。

　　是德MXR058A實時示波器是一種強大的工具，可用于準確測量紋波。通過遵循本文概述的步驟，工程師可以對紋波進行全面分析，并確定其對電子系統性能的影響。通過控制紋波，工程師可以確保電子設備的可靠性和性能，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
