是德MSOX2022A示波器測試紋波方法

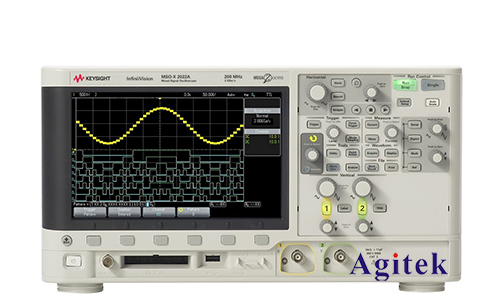

　　紋波是電子系統中常見的一種噪聲，它會影響系統的性能和可靠性。示波器是測量紋波的常用工具，是德MSOX2022A示波器是一款高性能示波器，它具有出色的紋波測量功能。

　　測量原理

　　紋波測量原理是基于示波器的FFT（快速傅里葉變換）功能。FFT可以將時域信號轉換為頻域信號，從而可以分析信號中不同頻率成分的幅度和相位。通過FFT分析，可以提取出紋波信號的幅度和頻率。

　　測量步驟

　　1.連接示波器

　　將示波器的探頭連接到被測信號上。確保探頭連接正確，接地良好。

　　2.設置示波器

　　設置示波器的采樣率。采樣率應至少是紋波頻率的5倍。

　　設置示波器的時基。時基應設置為足夠長，以捕獲足夠的波形周期。

　　設置示波器的觸發條件。觸發條件應設置為紋波信號的上升沿或下降沿。

　　3.啟用FFT功能

　　在示波器的菜單中啟用FFT功能。FFT設置包括：

　　FFT長度：FFT長度應設置為2的冪，例如1024、2048或4096。

　　窗口類型：窗口類型可以是矩形、漢寧或平頂。

　　頻率范圍：設置FFT的頻率范圍，以覆蓋紋波信號的頻率。

　　4.測量紋波

　　啟用FFT功能后，示波器會顯示頻域信號。紋波信號通常會出現在頻域信號中一個或多個特定的頻率點上。通過測量這些頻率點的幅度，可以得到紋波的幅度。

　　5.導出數據

　　測量完成后，可以將紋波數據導出到CSV或其他格式的文件中。導出數據可以用于進一步分析或報告。

　　注意事項

　　確保示波器的探頭連接正確，接地良好。

　　設置示波器的采樣率和時基時，應考慮紋波信號的頻率和持續時間。

　　選擇合適的FFT長度和窗口類型可以提高紋波測量的精度。

　　測量紋波時，應注意示波器的噪聲底。噪聲底會影響紋波測量的精度。

　　是德MSOX2022A示波器是一款高性能示波器，它具有出色的紋波測量功能。通過遵循上述步驟，可以準確測量電子系統中的紋波信號。紋波測量對于評估系統性能和可靠性至關重要，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
