泰克示波器電壓峰峰值測量方法

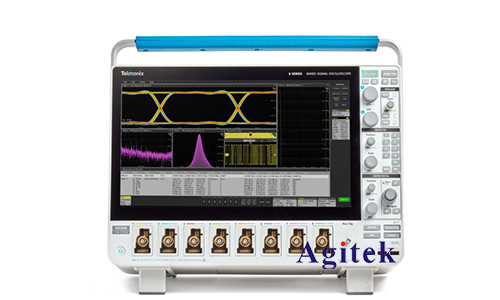

　　泰克示波器（Tektronix Oscilloscope）是一種廣泛應用于電子測量和調試的儀器，它能夠捕捉和顯示電壓隨時間變化的波形。在電路設計、故障診斷以及信號分析中，經常需要測量信號的峰峰值，以評估電壓的變化范圍和信號質量。本文將介紹如何使用泰克示波器進行電壓峰峰值的測量。

　　首先，讓我們了解一下電壓的峰峰值是什么。在一個周期的電壓波形中，峰峰值表示波形峰值和谷值之間的差異，即波形的最大幅度和最小幅度之間的距離。在示波器上，峰峰值通常用垂直標尺的差值來表示。

　　下面是使用泰克示波器進行電壓峰峰值測量的步驟：

　　1.連接電源和信號源：首先，將泰克示波器連接到待測信號的電源和信號源。確保信號源的輸出范圍在示波器的測量范圍內。

　　2.調整示波器控制：打開示波器并調整垂直和水平控制以適當?shù)仫@示待測信號的波形。根據信號的幅度和頻率選擇合適的垂直和水平縮放。

　　3.設置觸發：設置觸發以穩定顯示波形?？梢赃x擇邊沿觸發或者脈沖觸發，以確保波形在屏幕上穩定顯示。

　　4.測量峰峰值：在示波器屏幕上測量波形的峰峰值。通過調整垂直標尺的位置和縮放，使波形的峰值和谷值清晰可見。然后，通過讀取垂直標尺上的刻度值來確定波形的峰峰值。

　　5.記錄結果：記錄測量結果并確保標明所用示波器的型號和設置參數。這有助于后續的數據分析和比較。

　　6.校準和驗證：在進行測量之前，應確保泰克示波器處于良好的校準狀態，并進行必要的驗證以確保測量結果的準確性。

　　7.數據分析：將測量結果與預期值進行比較，并進行必要的數據分析以評估信號質量和電路性能。

　　在進行電壓峰峰值測量時，需要注意以下幾點：

　　-確保示波器的帶寬和垂直靈敏度足夠覆蓋待測信號的頻率和幅度范圍。

　　-避免信號源的過載，以免損壞示波器或產生不準確的測量結果。

　　-在進行高頻信號測量時，考慮示波器的帶寬限制，并選擇合適的探頭以確保準確性。

　　總之，泰克示波器是一種強大的工具，能夠提供準確和可靠的電壓峰峰值測量。通過正確設置和校準，可以確保測量結果的準確性，并為電子工程師和技術人員提供有價值的信息，以支持他們的工作和決策，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
