泰克TBS2102B示波器測晶振波形

　　在電子領域中，晶振是一種廣泛應用于各種電子設備中的元器件，它扮演著產生穩定時鐘信號的重要角色。為了確保晶振的正常工作，我們需要對其進行準確的測試和測量。本文將介紹如何使用泰克TBS2102B示波器來測量晶振的波形，并對測量結果進行分析。

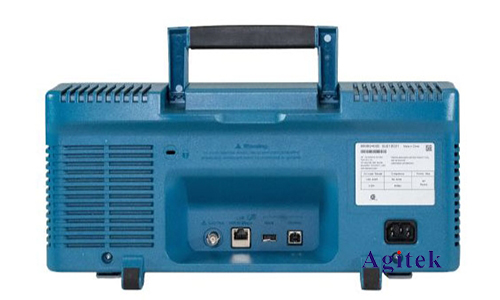

　　首先，讓我們簡要了解一下泰克TBS2102B示波器。泰克TBS2102B是一款性能優異的數字示波器，具有高分辨率、高帶寬和豐富的功能。它適用于各種應用場景，包括電子設計、調試和維修等。

　　接下來，我們將詳細介紹如何使用泰克TBS2102B示波器來測量晶振的波形：

　　1.連接示波器：首先，將晶振的輸出端連接到示波器的通道1輸入端。確保連接正確，以避免測量錯誤。

　　2.設置示波器參數：打開示波器，并設置合適的測量參數。選擇合適的時間基準和垂直靈敏度，以確保波形能夠清晰顯示，并且不會超出示波器的測量范圍。

　　3.觸發設置：在示波器的觸發設置中，選擇適當?shù)挠|發源和觸發類型。對于晶振波形的測量，通常選擇較為穩定的觸發源，例如外部觸發源或者通道1的信號作為觸發源。

　　4.獲取波形：調整示波器的觸發級別和觸發延遲，確保能夠準確地捕獲晶振輸出的波形。通過示波器的控制面板或者軟件界面獲取波形數據。

　　5.分析波形：對獲取的波形進行分析。檢查波形的頻率、幅度和穩定性，以確保晶振工作正常。可以通過測量工具進行精確的波形分析，例如測量波形的周期、頻率和占空比等參數。

　　通過以上步驟，我們可以使用泰克TBS2102B示波器準確地測量晶振的波形，并對其性能進行評估和分析。這對于電子設備的設計、調試和維修都具有重要意義，可以幫助工程師確保設備的穩定性和可靠性。

　　總結起來，泰克TBS2102B示波器作為一款功能強大的數字示波器，在測量晶振波形方面表現出色。通過合適的設置和分析，我們可以充分利用示波器的功能，對晶振進行準確、可靠的測量，為電子設備的設計和維護提供有力支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
