天線方向圖及增益測試場景及設備

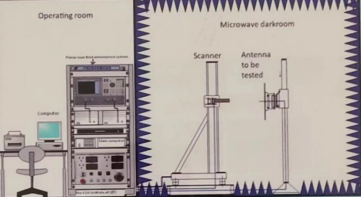

　　近場測量系統包括三個組成部分:測量與控制設備、控制軟件和近遠場變換軟件;遠場測量系統主要包括轉臺和測量軟件

　　天線方向圖可用來說明天線在空間各個方向上所具有的發射或接收電磁波的能力。天線的輻射功率在某些方向大，有些方向小。天線的方向性是指天線向一定方向輻射電磁波的能力。對于接收天線而言，方向性表示天線對不同方向傳來的電波所具有的接收能力。天線的方向性的特性曲線通常用方向圖來表示。

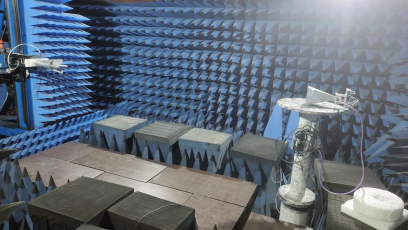

　　測試時所需要的儀器是矢量網絡分析儀，功放等，也可選擇射頻源+頻譜儀進行測試，測試需要在暗室中進行，暗室需要具備掃描架以及轉臺，測試時需準備發射天線和被測天線，由于天線在在暗室中，如果矢量網絡分析儀功率不夠且距離較遠時，可增加功率放大器進行功率放大，如增加，在后續軟件計算時需要減掉這部分。

　　后續通過軟件即可完成天線方向圖及增益測試。
