頻譜分析儀的五種帶寬介紹

　　頻譜分析儀無論在選型還是在使用中，都有各種帶寬選擇，比如頻譜儀測量帶寬，分辨率帶寬，分析帶寬等，本篇文章介紹一下各種帶寬的含義和作用。

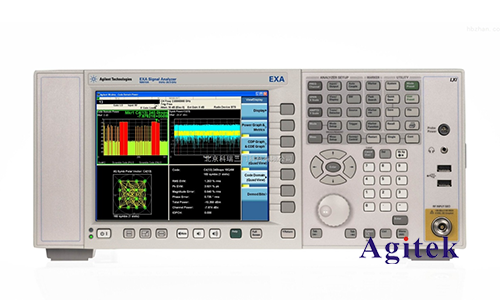

　　首先常說的頻譜儀帶寬，就是頻譜分析儀的頻率測量范圍，表示信號頻率范圍內才能被譜分析儀測到。

　　第二種經常說的就是實時頻譜儀的帶寬，儀器上標注的帶寬一般是掃頻是頻譜儀的帶寬，雖然實時頻譜儀的測量范圍和掃頻式的相同，但是實時頻譜儀的掃描寬度很小，能一次性在屏幕上顯示的頻率范圍比較小。

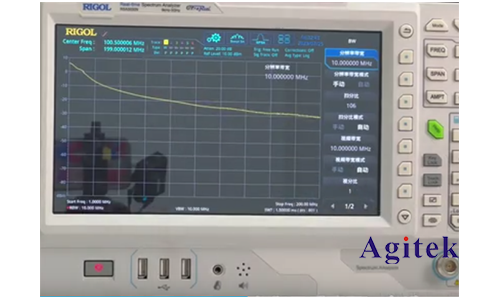

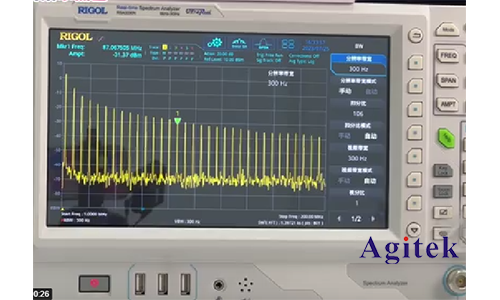

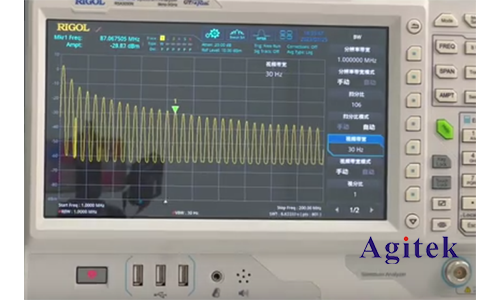

　　第三種分辨率帶寬，它的本質是帶通濾波器，作用是區分頻率相近的信號峰值。比如一個10MHz的方波信號，它是由10MHhz正弦波和它的奇次諧波疊加而成，在頻譜儀上可以清楚的觀察到各個諧波分量,但是如果頻譜儀分辨率帶寬比較大的話，諧波就會混疊，產生失真，無法分辨出這個信號真正的頻譜圖。當分辨率帶寬RBW小于10MHz的時候，可以分辨出信號的諧波參數。

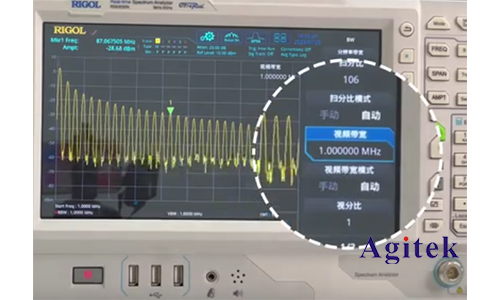

　　第四種，是視頻帶寬，它的作用是底噪基線做一個平滑濾波，從而減小噪聲，所以在測試微弱信號的時候，視頻帶寬設置的越小，越能準確測到這個信號。

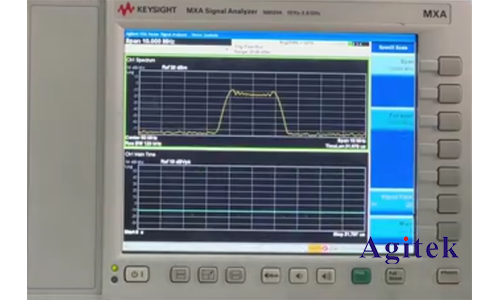

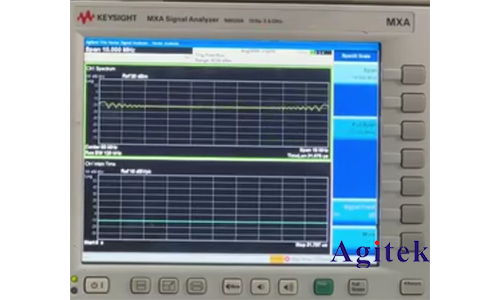

　　第五種帶寬，就是分析帶寬，也叫實時分析帶寬。帶矢量信號分析的頻譜儀才有這個參數，它的作用是在測試寬帶信號時使用，這個寬帶信號的帶寬小于頻譜儀的實時帶寬。比如數字調制信號，信號的載波頻率是1GHz，基帶寬度是10MHz，那么頻譜儀的頻率測試范圍大于1GHz，分析帶寬大于10MHz，就可以在屏幕上完整的顯示這個信號。
