如何使用示波器測量控制環路響應

　　為了更好地描述波特圖的應用，通過確定閉環響應來測量DC-DC電源的閉環穩定性。這可以使用電壓注入方法進行測試。這種方法在反饋環路中增加一個極小的電阻（通常約為10?）。選擇注入點，確保朝向反饋環路方向上的阻抗遠大于相反方向上的阻抗。然后在電阻上注入一個小的干擾信號。這通常借助注入變壓器，以避免影響環路。之后測量響應并生成波特圖。

　　用于測量閉環響應的儀器

　　測量閉環響應時，可以使用兩類不同的儀器。第一類是矢量網絡分析儀，簡稱VNA。VNA一般具有很高的動態范圍，能夠進行非常精確的阻抗測量。除了成本和復雜性外，使用VNA的另一個缺點在于VNA適合測量50?組件的特性。示波器則早已普遍用于電源開發，能夠直接測量噪聲和輸出紋波的特性?，F(xiàn)在，示波器還可以進行穩定性測量，例如測量增益和相位裕量、電源抑制比和階躍響應。

　　測試配置：如何使用示波器測量控制環路響應

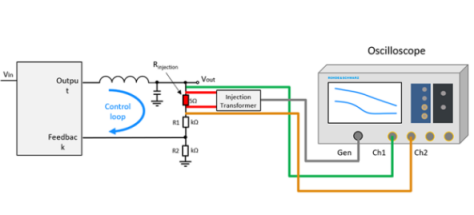

　　為了測量直流-直流電源的環路響應，必須將干擾信號注入環路中。因此，應選擇注入點，確保朝向環路方向上的阻抗遠大于相反方向上的阻抗。在注入點放置一個小電阻，并使用寬帶注入變壓器將干擾電壓并行施加到注入電阻上。干擾信號由示波器的內部發生器生成。示波器的兩個通道連接到注入點的任一側。示波器根據測量值生成并顯示波特圖。

　　測量閉環響應時需要使用正確的探頭。在某些測試頻率下，測量點的峰間幅度可能非常低。因此，建議使用1x無源探頭，而不是更為常見的10x探頭。如果信噪比增加，這也會改善頻率響應測量的動態范圍。測量還需要使用接地彈簧或極短的接地線，以減少開關噪聲拾取和電感接地環路。

　　示波器測試伯德圖配置清單：

　　1、具備環路分析選件的示波器：泰克MSO 5/6系示波器，普源MSO5000系列示波器

　　2、選配信號發生器選件

　　3、合適帶寬注入器

　　4、1:1探頭2個

       以上就是如何使用示波器測量控制環路響應的相關介紹，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
