如何調節示波器中的探頭倍率？

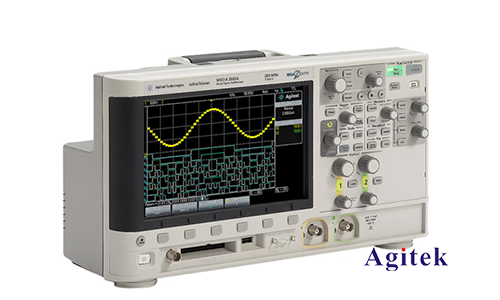

　　示波器是電子工程師在測試和分析電子信號時經常使用的一種儀器。在示波器的測量過程中，探頭倍率的選擇對于準確獲取信號信息至關重要。本文將介紹如何調節示波器中的探頭倍率，以確保正確的信號采集和測量結果。

　　一、了解探頭倍率的概念和作用

　　探頭倍率是指探頭輸出信號與實際輸入信號之間的比例關系。在示波器中，通過調節探頭倍率可以擴大或縮小信號的幅度，以適應不同的測量需求。常見的探頭倍率有1X和10X兩種，分別表示輸入信號與輸出信號之間的1:1和1:10的關系。

　　二、選擇適當?shù)奶筋^倍率

　　確定被測信號的幅度范圍：首先，需要了解被測信號的幅度范圍，以確定探頭倍率的選擇范圍。被測信號的幅度應該在示波器的垂直刻度范圍內，并且留有一定的余量。

　　考慮信號的頻率特性：探頭倍率的選擇還需要考慮被測信號的頻率特性。通常情況下，1X倍率適用于低頻信號，而10X倍率適用于高頻信號。較高的倍率可以降低探頭對被測電路的負載影響，并提供更好的信號保真度。

　　三、調節示波器中的探頭倍率

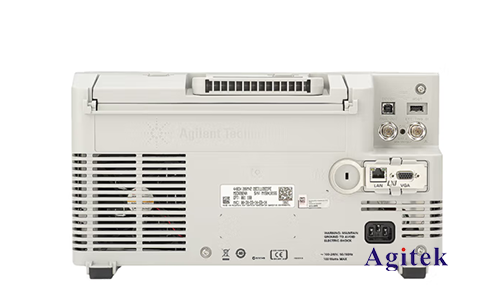

　　確認示波器的探頭插口類型：示波器通常具有多個探頭插口，用于連接不同類型的探頭。確保選擇正確的插口類型，以與所使用的探頭相匹配。

　　連接探頭：將探頭插頭連接到示波器的探頭插口上，并確保插頭與插口良好接觸。同時，根據探頭的倍率要求，選擇正確的倍率開關檔位。

　　調節示波器的探頭校準：示波器通常提供探頭校準功能，用于調節探頭的增益和頻率響應。通過按下示波器上的校準按鈕，并按照示波器提供的操作說明進行校準，以確保探頭的準確度和穩定性。

　　檢查探頭倍率：在連接和校準完成后，示波器將自動識別探頭倍率，并顯示在示波器屏幕上。確保示波器正確識別了探頭倍率，如果顯示的倍率與實際使用的倍率不符，需要進行調整。

　　調節探頭倍率：根據實際需求，選擇示波器上的倍率調節選項。通常示波器上會有一個倍率選擇開關或菜單選項，通過調節該選項可以更改探頭的倍率設置。根據之前的選擇準則，選擇正確的倍率進行調節。

　　驗證測量結果：在調節探頭倍率后，進行測量并觀察示波器屏幕上的波形。確保波形的幅度適合，并且與預期的信號特征相符合。如果波形幅度過大或過小，可以再次調節探頭倍率，直到獲得滿意的測量結果。

　　注意探頭補償：對于10X倍率的探頭，需要進行補償以保證準確的信號測量。示波器通常提供了探頭補償選項和校準信號源。按照示波器的操作手冊，進行探頭補償?shù)男?zhǔn)步驟，以確保準確的測量結果。

　　調節示波器中的探頭倍率是正確進行信號測量和分析的重要步驟。正確選擇和調節探頭倍率可以確保信號采集的準確性和可靠性。通過了解被測信號的幅度范圍和頻率特性，并遵循正確的操作流程，可以有效地調節示波器中的探頭倍率，獲得準確的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
