如何避免工頻干擾

　　在一些微弱信號采集應用場景，比如生物電信號，比如肌電信號、心電信號或者更微弱的腦電信號采集過程中難以避免的一重大干擾就是50hz工頻干擾。

　　什么是50hz工頻干擾呢?它是怎么傳播的?如何抑制呢?

　　50hz工頻干擾是由電力系統引起的50HZ的正弦波對測量過程的干擾，也就是你家里或?qū)嶒?yàn)室插頭的電源產生的干擾，而在有的國家使用的是60hz交流電，它產生的干擾就是60hz工頻干擾，我們國家主要是50hz。

　　工頻干擾主要表現為信號測量時出現的正弦波或其他信號與正弦波的疊加。抑制工頻干擾的關鍵是搞清楚噪聲傳遞方式，是空間輻射還是傳導。

　　如何避免工頻干擾呢。

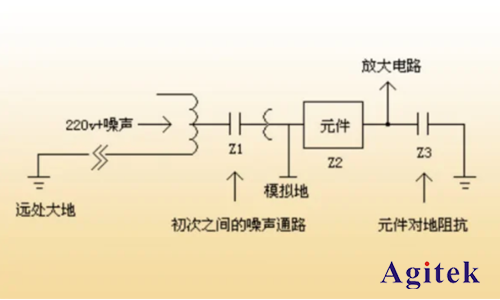

　　第一種，避免電源線引入的工頻干擾。

　　避免方法：1）在電源輸入端加上隔離變壓器。

　　2）增加濾波電路，濾除從電源耦合進來的噪聲。

　　3）以20ms為最小單位的整倍數周期涉波，可以有效減少工頻的干擾

　　第二種，通過輻射進入電路的干擾，只要是我們的傳感器是暴露在空氣中，沒有金屬屏蔽，那幾乎都避免不了工頻干擾的問題。如果信號強度比較大，比如是在1V以上的，可能也察覺不出來工頻干擾，如果是在1mv以下的，再加上傳感器上一根長長的導線，那工頻干擾只是遲早的事。

　　如果要避免這種輻射造成的干擾，在測試端增加屏蔽罩，阻斷空氣中的干擾。線纜的外層增加屏蔽層，并將其接地，

　　這幾種方式都能有效的避免工頻干擾，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
